3D-Radar

Nouvelle génération de géoradar (GPR) à saut de fréquences

Introduction à la technologie 3D-Radar

Les systèmes 3D-Radar sont conçus pour la cartographie à haute résolution, haut rendement et en 3D, grâce à une technologie géoradar innovante :

La technologie géoradar GPR à saut de fréquence (Step Frequency)

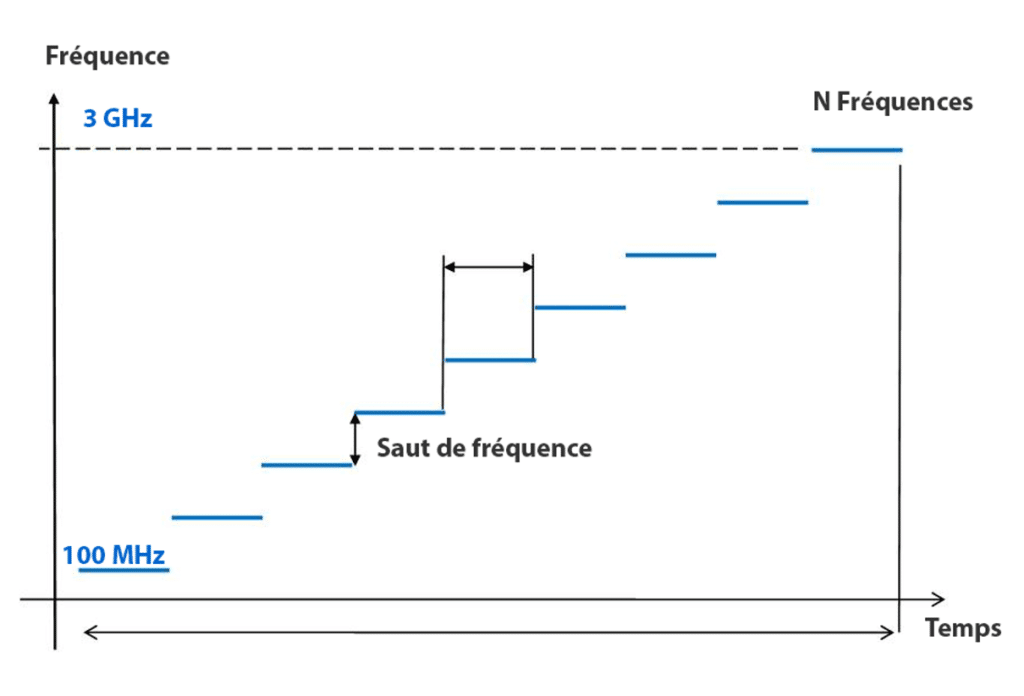

La technologie à saut de fréquence consiste à envoyer une série d’ondes sinusoïdales à fréquence linéairement croissante. Le radar mesure la phase et l’amplitude de chaque fréquence et utilise une transformée de Fourier inverse de ces données pour créer un profil temporel (A-scan).

3D-Radar Saut de fréquence

Ainsi, le radar à saut fréquence pas à pas collecte des données dans le domaine fréquentiel et convertit les données en données temporelles par traitement informatique. La forme d’onde à saut de fréquence donne une signature de source optimale avec un spectre de fréquence uniforme. Il est possible de définir le temps d’arrêt sur chaque fréquence, ainsi que les fréquences de démarrage et d’arrêt.

Schéma (composantes du système) :

3D-Radar

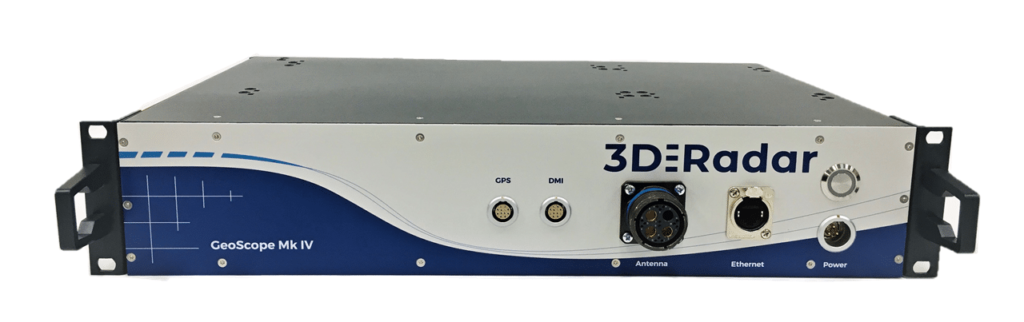

Unité de contrôle GeoScope ™ MkIV

GeoScope ™ MkIV

L’unité de contrôle géoradar (GPR) GeoScope ™ MkIV a des performances uniques sur le marché pour l’imagerie tri-dimensionnelle à haut rendement. Le MkIV est le GeoScope ™ 3D-Radar de quatrième génération et exploite avantageusement la technologie GPR à saut de fréquence. Le GeoScope ™ MkIV permet la capture de données 3D à grand rendement, tout en garantissant une combinaison unique en terme de profondeur de pénétration couplée à une haute résolution.

Principaux avantages :

  • Résolution optimale à toutes les profondeurs: la technologie à saut de fréquence permet aux utilisateurs d’atteindre la meilleure résolution possible à chaque profondeur d’investigation. La pénétration et la plus haute résolution sont simultanément réalisées avec un seul réseau d’antennes.
  • Images haute résolution en 3D du sous-sol: espacement des canaux de 7,5 cm dans le réseau d’antennes. La bande passante 3GHz assure un échantillonnage optimal pour de nombreuses applications.
  • Large gamme de réseaux d’antennes: Le Mk IV est compatible avec toutes les antennes de la série DX et DXG (largeur allant jusqu’à 330 cm).

Vues 3D en temps réel :

La fonction 3D temps réel (RT3D) du GeoScope ™ offre à l’utilisateur une vue instantanée des données de chaque canal d’un réseau d’antennes 3D-Radar, tout en collectant des données sur le terrain.

Le GeoScope ™ est contrôlé par un ordinateur portable équipé d’un navigateur Web standard. Le système peut également être configuré avec une interface GPS haute précision, pour permettre l’enregistrement des données de position pendant l’acquisition.

Configurations d’antennes disponibles

Antennes 3D-Radar DX et DXG

Série DXG 3D-Radar

Spécifications techniquesDXG0908DXG1212DXG1820
Largeur0,9m1,2m1,8m
Gamme de fréquences200-3000 MHz200-3000 MHz200-3000 MHz
Nombre d'antennes81220
Espacement7,5 cm7,5 cm7,5 cm
Largeur de scan0,6m0,9m1,5m
Suppression onde direct> 50 dB> 50 dB> 50 dB
PolarizationLinéaireLinéaireLinéaire
Taille (m)1,0 x 0,92 x 0,2051,295 x 0,92 x 0,2051,895 x 0,92 x 0,205
Poids20 kg22 kg32 kg

Série DX 3D-Radar

Spécifications techniquesDX1821DX2125DX2429DX3341
Largeur1,8m2,1m2,4m3,3m
Gamme de fréquences200-3000 MHz200-3000 MHz200-3000 MHz200-3000 MHz
Nombre d'antennes21252941
Espacement7,5cm7,5cm7,5cm7,5cm
Largeur de scan1,575m1,875m2,175m3,075m
Suppression de l'onde directe> 50 dB> 50 dB> 50 dB> 50 dB
PolarisationIn-lineIn-lineIn-lineIn-line
Taille (m)1,815 x 0,58 x 0,212,115 x 0,58 x 0,212,415 x 0,58 x 0,213,4 x 0,58 x 0,21
Poids27 kg30 kg33 kg55 kg



Avantages & domaines d’applications

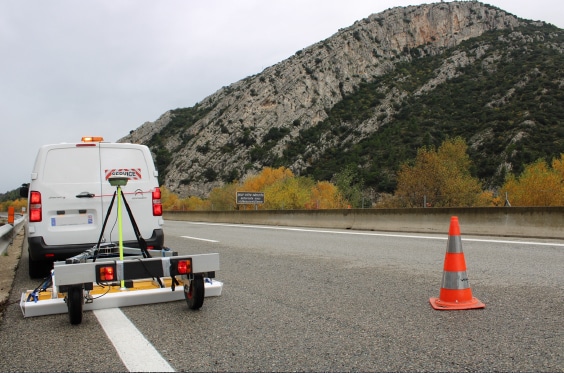

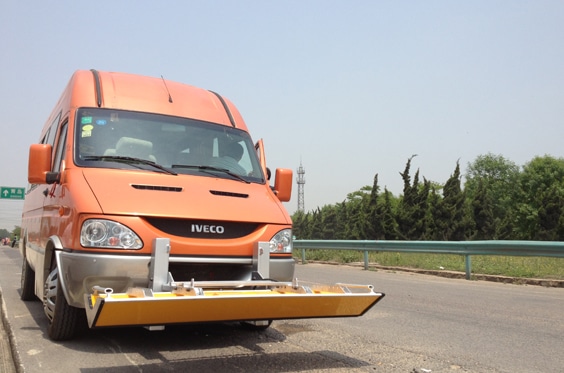

  Routes, pistes d’aéroport, voies ferrées

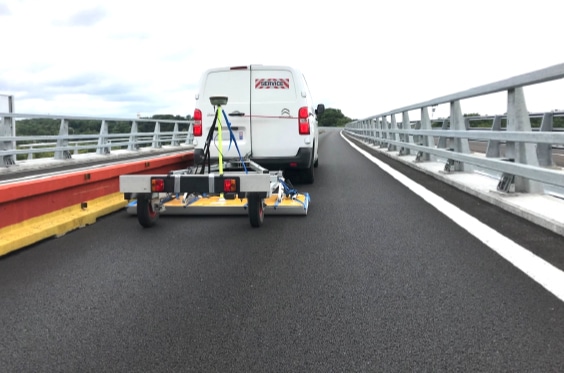

  Auscultation de ponts, tunnels, ouvrages d’art

  Archéologie

  Recherche de vides, cavités, affaissements

  Détection de réseaux enterrés

  Dépollution pyrotechnique

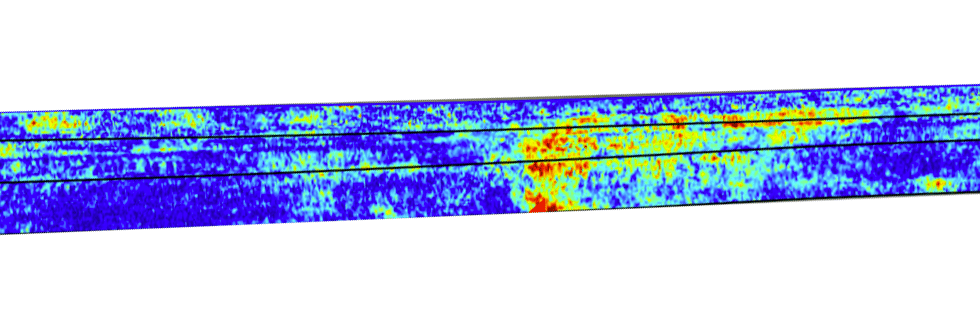

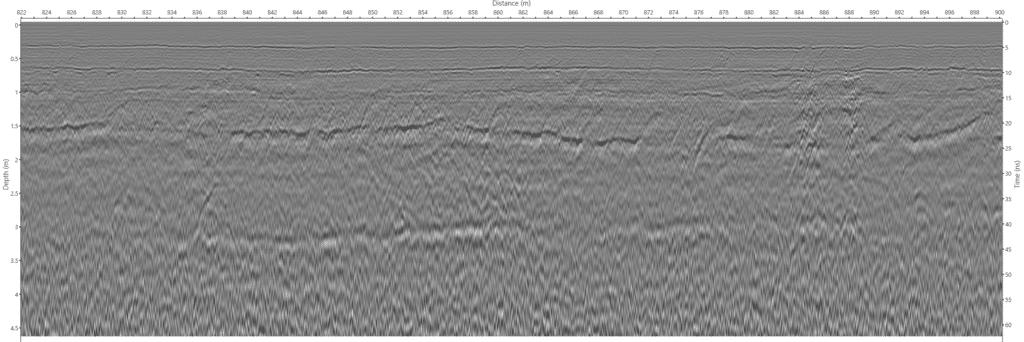

3D-Radar Exemple



Disponible à la location  Demande de devis



3D-Radar

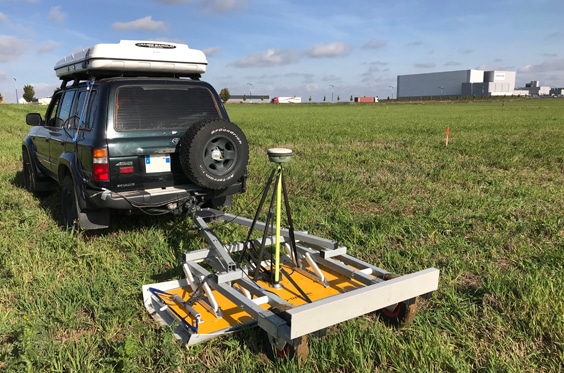

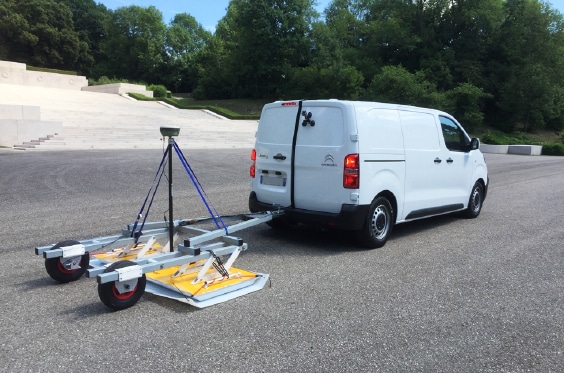

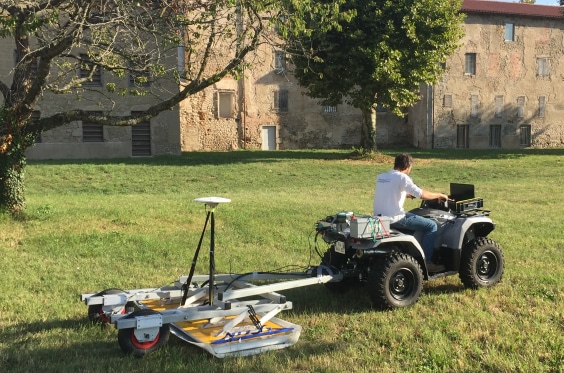

Galerie de photos 3D-Radar

Logiciel 3D-Radar Examiner

3D-Radar Examiner3D-Radar Examiner est une application logicielle qui permet aux utilisateurs de traiter, d’analyser et d’interpréter facilement les données provenant des systèmes géoradar  3D-Radar. Le logiciel est optimisé pour gérer de grandes quantités de données haute résolution sur des PC de puissance normale, et définit un nouveau standard en termes de rapidité et de facilité d’utilisation.



  • Optimisé pour de gros volumes de données 3D
  • Résultats rapidement disponibles
  • Imagerie et plans géoréférencés
  • “Tranchées virtuelles” et pointé 3D d’interfaces
  • Traitements du signal
  • Export vers de nombreux formats dont DXF et KMZ

3D-Radar Examiner - Archéologie

Disponible à la location

Nous contacter pour toutes informations et demandes de location en France Métropolitaine.
