Inspection 3D ultrasonique de structures béton

Elop Insight

Le premier scanner à ultrasons …. qui mesure rapidement en roulant sur vos structures béton !

Grâce à l’imagerie 3D, Elop Insight offre une vision immédiate et facilement exploitable de l’état interne des structures en béton. Toutes les données sont optimisées pour une visualisation et un export rapide.

Applications métiers

 Génie civil | Ouvrages d’art | Réhabilitation & travaux spéciaux  |  Diagnostics et contrôles techniques | Génie civil nucléaire | Sécurité

  Reconnaissance et diagnostic de structures

  Sécurisation de câbles de précontrainte

  Inspections de ponts, ouvrages d’art, murs de soutènement

  Imagerie dans le béton fibré et le béton lourd

Points forts et avantages

Visualisation 3D en temps réel des mesures

Acquisition en continu et à grand rendement

Écran tactile haute résolution

Ergonomie utilisateur

Boîtier robuste et résistant aux chutes

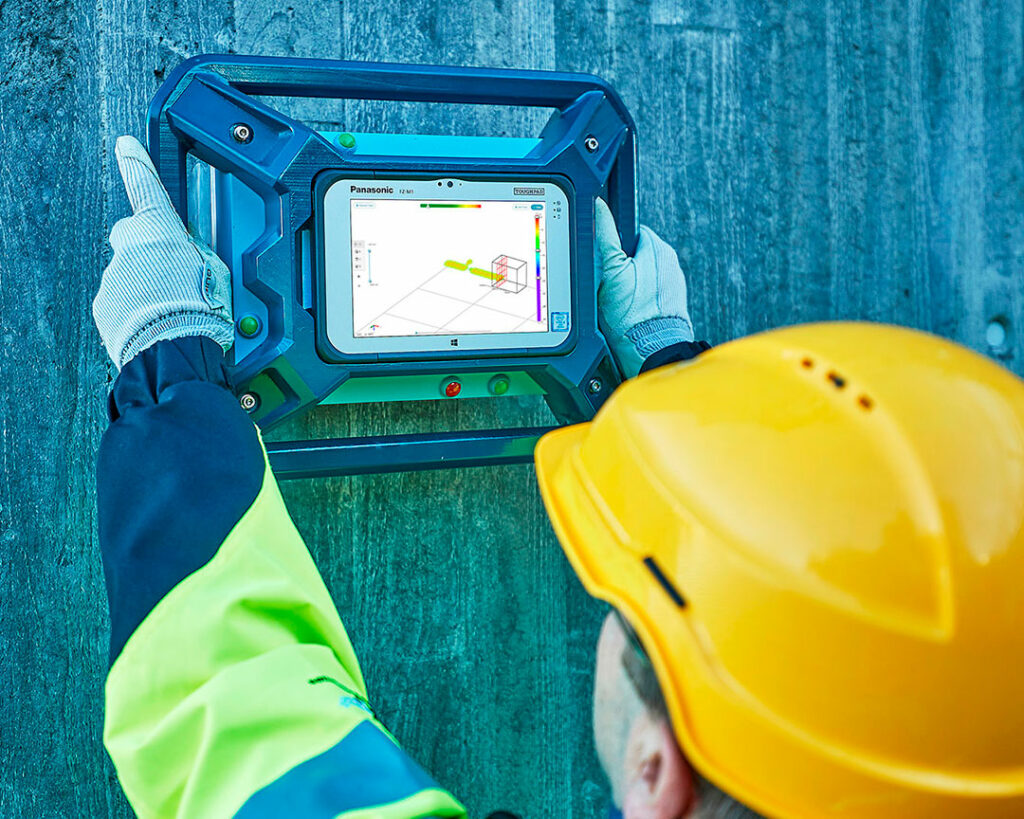

Elop Insight est une solution innovante de balayage par ultrasons.

Le scanner intègre des capteurs à ultrasons qui transmettent et reçoivent des signaux acoustiques, créant ainsi une visualisation 3D en temps réel de l’état interne de la structure.

Ce système est dédié à la reconnaissance et la détection de :

  vides et délaminations

  fissures horizontales ou sub-horizontales

  ségrégations, nids d’abeilles

  d’épaisseurs de structures : dalles, voiles, massifs …

  barres d’armatures (> 20mm)

  gaines de précontrainte

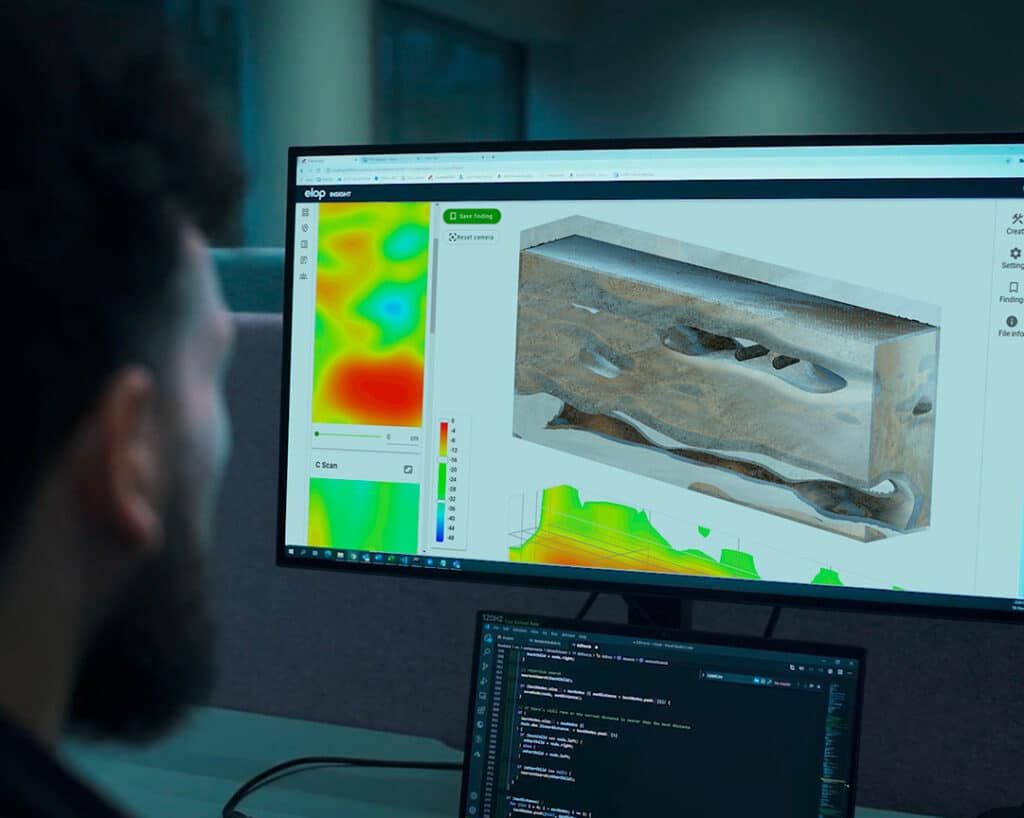

Logiciel Elop

Spécifications techniques du Elop Insight

Elop scanner ultrason
scanner ultrason Elop

  Profondeur de détection: jusqu’à 200 cm

  Fréquence centrale 100 kHz (gamme 50 à 200 kHz)

  Vitesse de balayage : jusqu’à 50 cm/s

  Dimensions: 295 x 200 x 150 mm (sans les poignées)

  Poids 8,5 kg

  Batterie : 50 Wh, 2,5 A, sécurité de vol

  Stockage Jusqu’à 256 Go

  Connectivité : USB 3.0, prise audio, entrée DC, slot SD

  Température d’utilisation -10°C à 50°C

Accessoires

Le scanner ultrason Elop Insight est livré avec :

  Tablette de traitement

  Batterie

  Chargeur de batterie

  Valise de transport robuste

  Sac à dos robuste pour tablette de traitement

  Poignée pour scanner près du mur
