UtilityScan Compact GSSI

Matériel géoradar (radar de sol) pour la détection des réseaux enterrés

Le géoradar compact pour la détection de réseaux enterrés

Tout d’abord, le radar de sol UtilityScan Compact 350 MHz HS est dédié à la détection et localisation de réseaux, câbles et canalisations enterrés. L’unité de contrôle (tablette NIVIDIA ou Panasonic) pilote une antenne numérique (350 MHz) de nouvelle génération intégrant la technologie HyperStacking, permettant d’imager en haute résolution le premier mètre et de détecter jusqu’à 3-4 m de profondeur.

Ensuite, le logiciel d’acquisition bénéficie d’une interface utilisateur fluide, ergonomique et doté de nombreuses fonctionnalités dédiées à la détection des réseaux :

  • Calibration de la profondeur
  • Réglage du gain automatique en temps réel
  • Outil focus (migration)
  • Zooms
  • Gestion simple des fichiers et répertoires de travail
  • GPS métrique (2-3m) intégré

La qualité GSSI reconnue

Nous avons notamment été mandataire du marché-cadre de GRDF pour la fourniture de géoradars dédiés à la détection des réseaux enterrés. Ce géoradar a donc été sélectionné pour équiper les agences GRDF et pour notamment la détection de canalisations et branchements gaz en PEHD.

Domaines et exemples d’applications

  Travaux Publics       VRD       Bureaux d’études réseaux       Géomètres

  Gestionnaires de réseaux      Archéologie      Centres de formation

  • détection des réseaux enterrés (secs et humides) jusqu’à 3-4 m
  • détection des branchements de faible diamètre dans le premier mètre

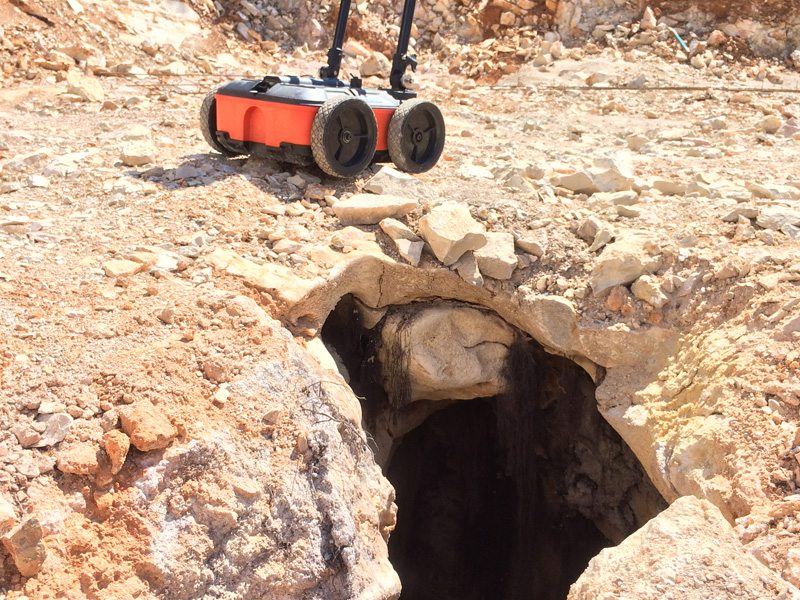

  • détection de cavités et de zones d’affaissements
  • localisation de cuves, fondations et massifs
  • archéologie
  • criminalistique …

L’interface simple et intuitive permet de faire tous les réglages nécessaires avec deux modes ScanEZ (détection rapide sans réglages) et ScanMAX (accès aux réglages principaux).

Télécharger la brochure  Voir la vidéo sur Youtube

Technologie Hyperstacking

L’Hyperstacking procure une résolution supérieure à faible profondeur, une profondeur d’investigation améliorée et améliore fortement la protection aux interférences radio comparativement aux antennes radar classiques.

Il s’agit d’une technique brevetée d’échantillonnage améliorant les performances tout en conservant les vitesses d’acquisition et en optimisant les énergies émises. Cette technique utilise une sommation (stacking) multiple pendant les mesures afin de réduire le bruit aléatoire et améliorer la qualité des données.

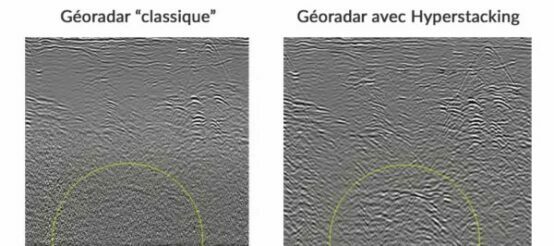

Géoradar hyperstacking

Contrôle dynamique du gain pour un meilleur signal

Egalement, l’antenne intègre une technologie de contrôle du gain dynamique permettant d’ajuster le contraste de l’image radar en temps réel en s’adaptant aux variations du sous-sol. Ceci évite à l’opérateur d’avoir à régulièrement changer le gain en fonction des conditions locales du sous-sol.

Technologie LineTrac, unique sur le marché !

Disponible en option, Le Linetrac est intégré à l’intérieur de l’antenne et permet en même temps la localisation de réseaux électriques (50Hz passif) et métalliques dans lesquels un générateur de fréquence envoie un signal EM (640 Hz à 50 kHz).

LineTrac

Le LineTrac autorise donc le couplage de la détection géoradar et de la détection électromagnétique, ce qui est une première dans le marché de la détection de réseaux enterrés ! Cette fonctionnalité est très utile dans des zones encombrées en réseaux, en améliorant la discrimination des réseaux en présence.



Télécharger la brochure  Voir la vidéo sur Youtube



Télécharger la brochure  Voir la vidéo sur Youtube

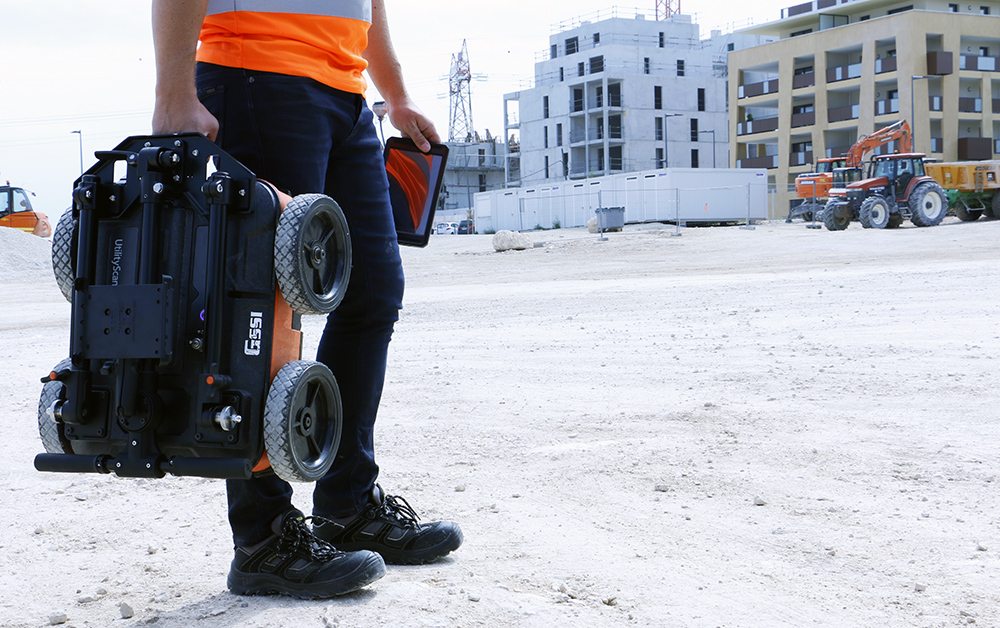

Le radar de sol le plus compact et le plus léger du marché !

  Matériel géoradar ultra-maniable et léger (15 Kg)

  Performance et simplicité d’utilisation

  Interface utilisateur fluide, ergonomique et riche en fonctionnalités

  Intégration logicielle avec Radan 7 3D

  La qualité GSSI, leader mondial du géoradar depuis 40 ans



Disponible à la location  Demande de devis

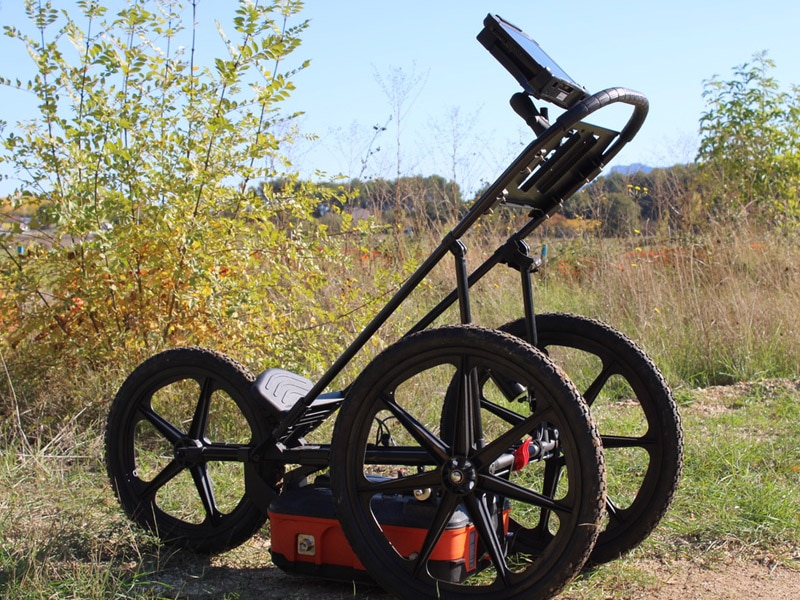

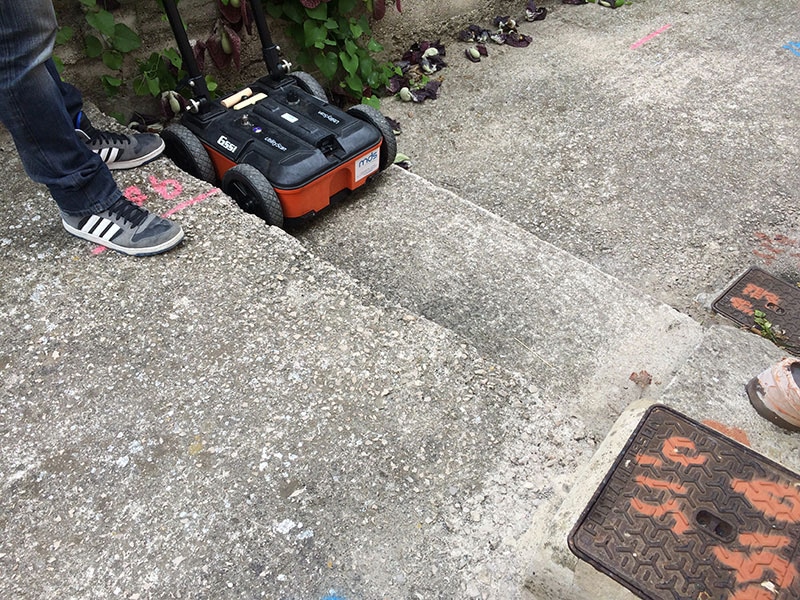

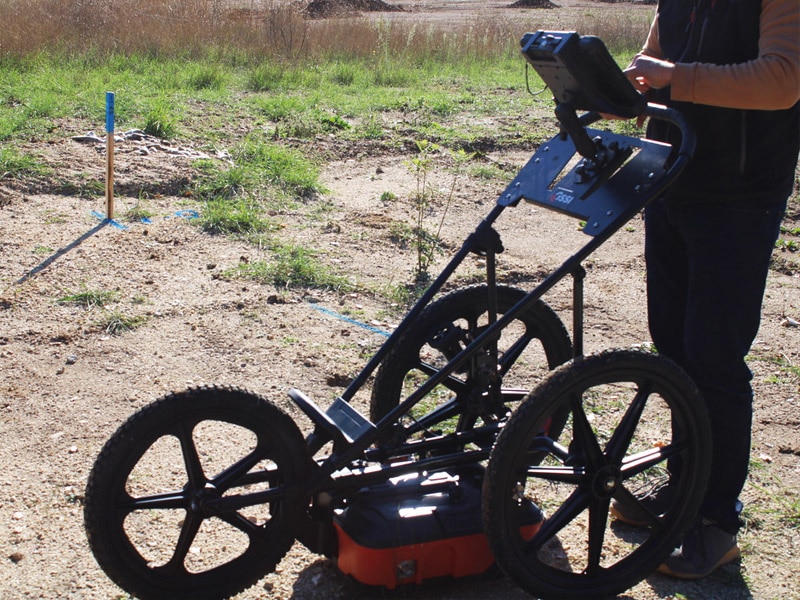

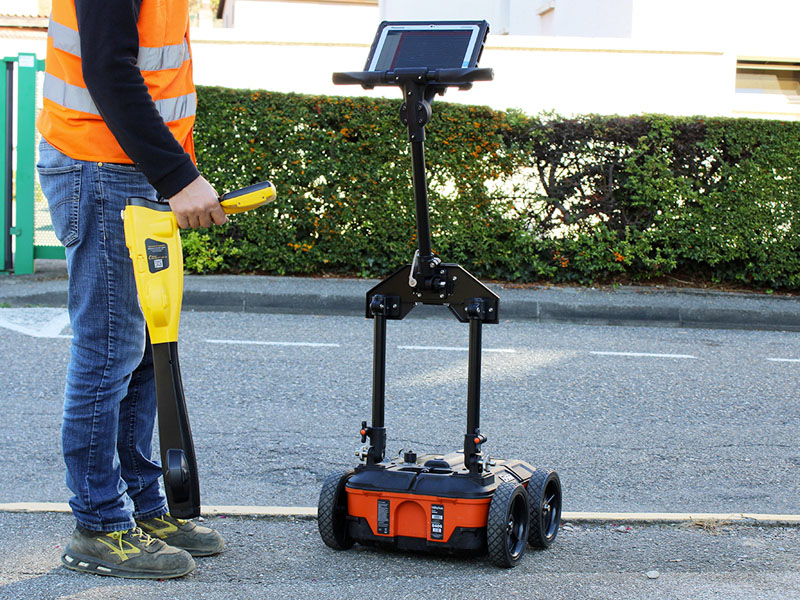

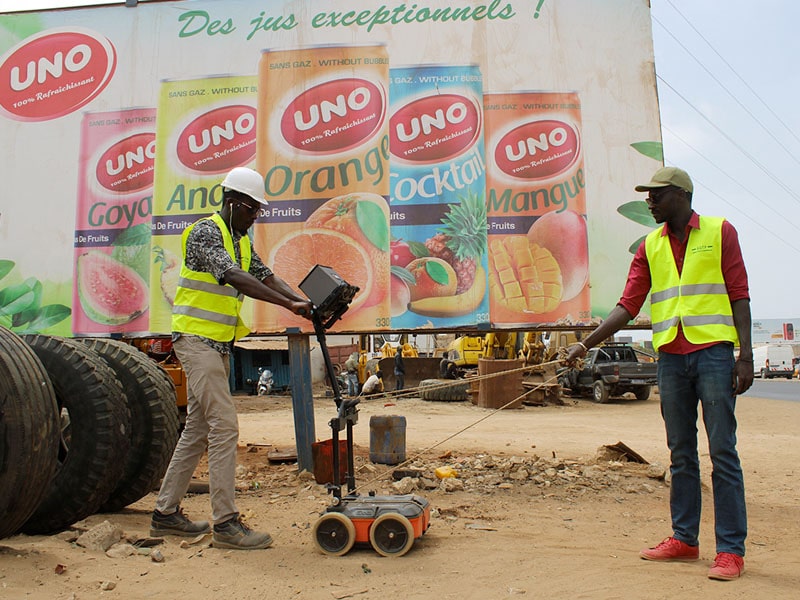

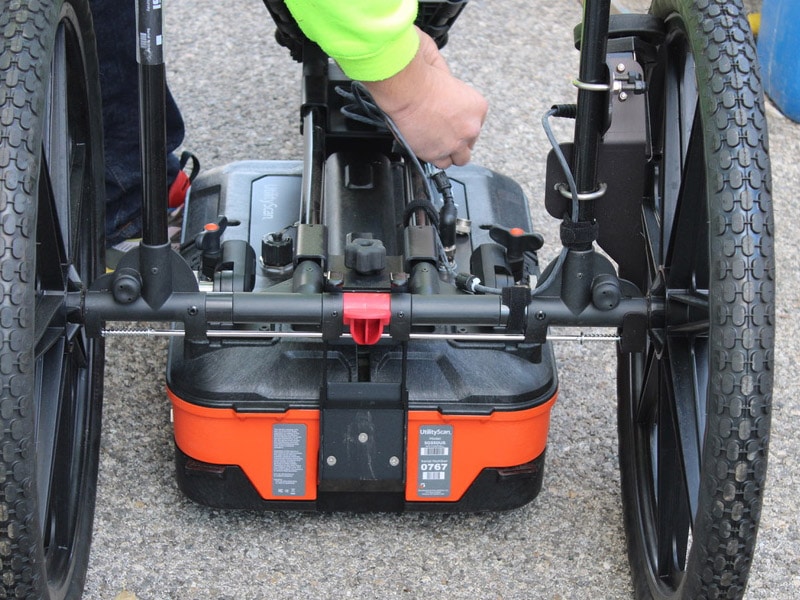

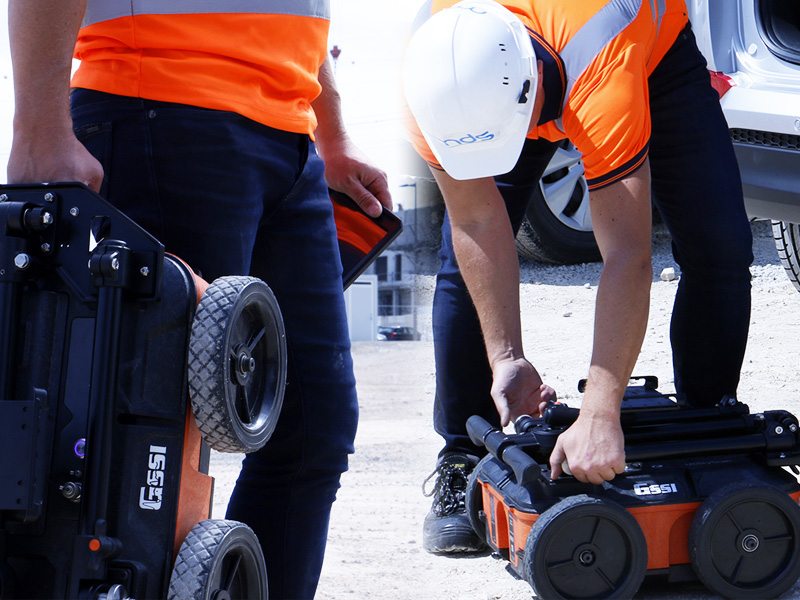

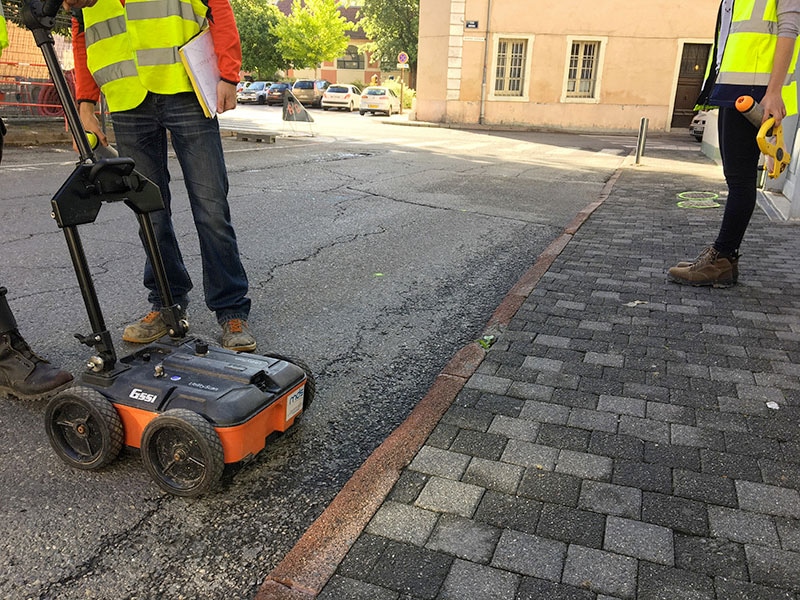

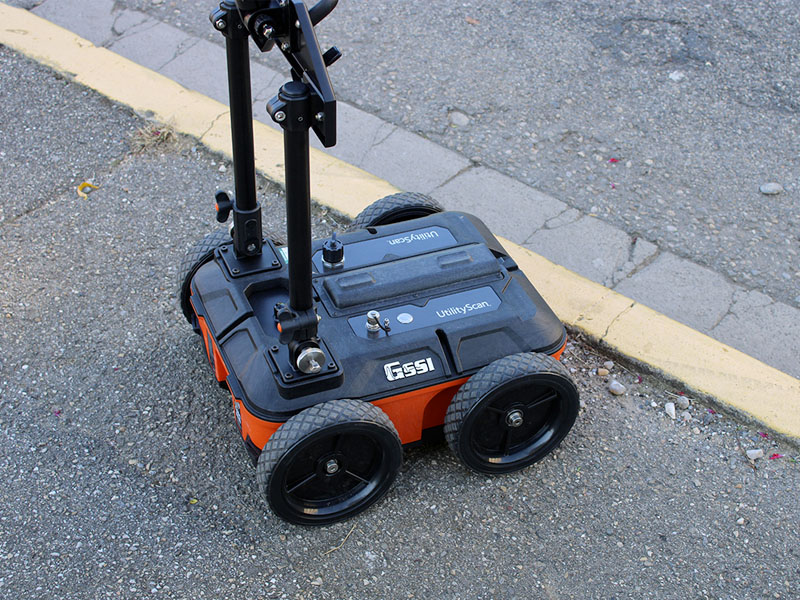

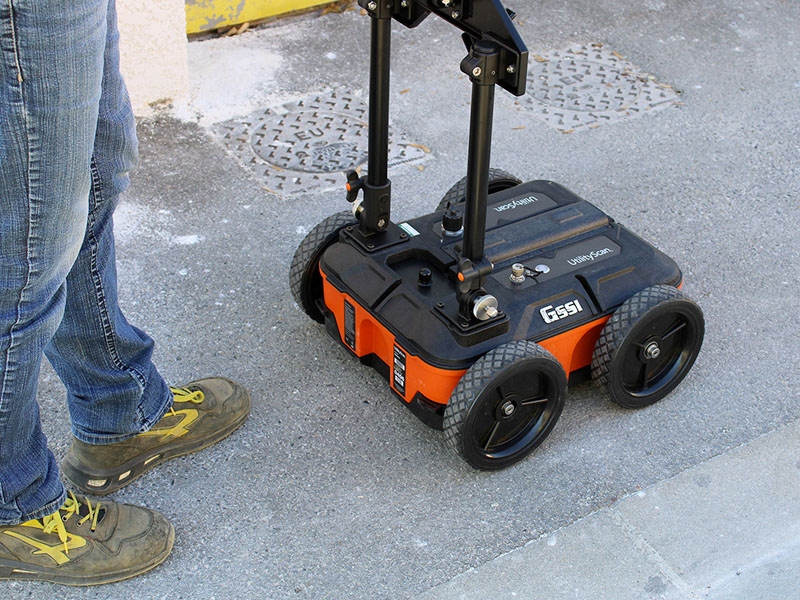

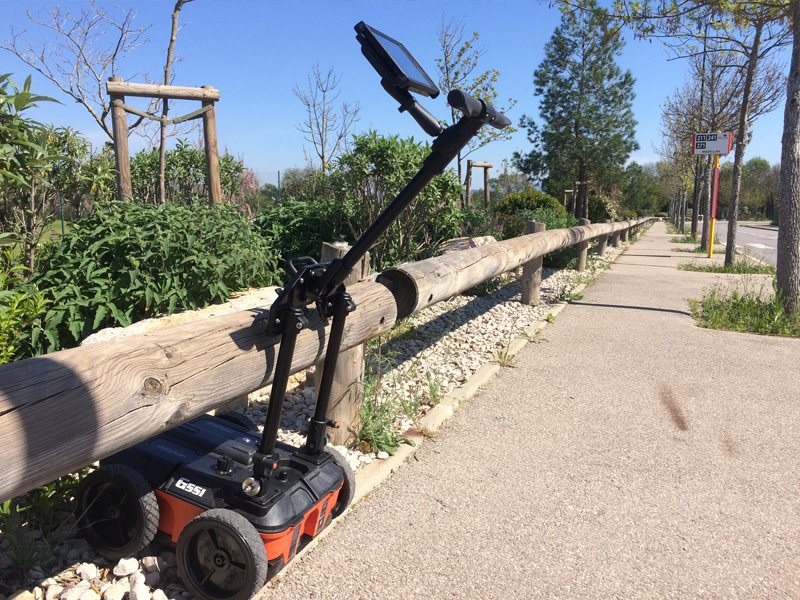

Galerie de photos géoradar

Formations en détection de réseaux enterrés

Voir notre offre “formation” sur la méthode géoradar

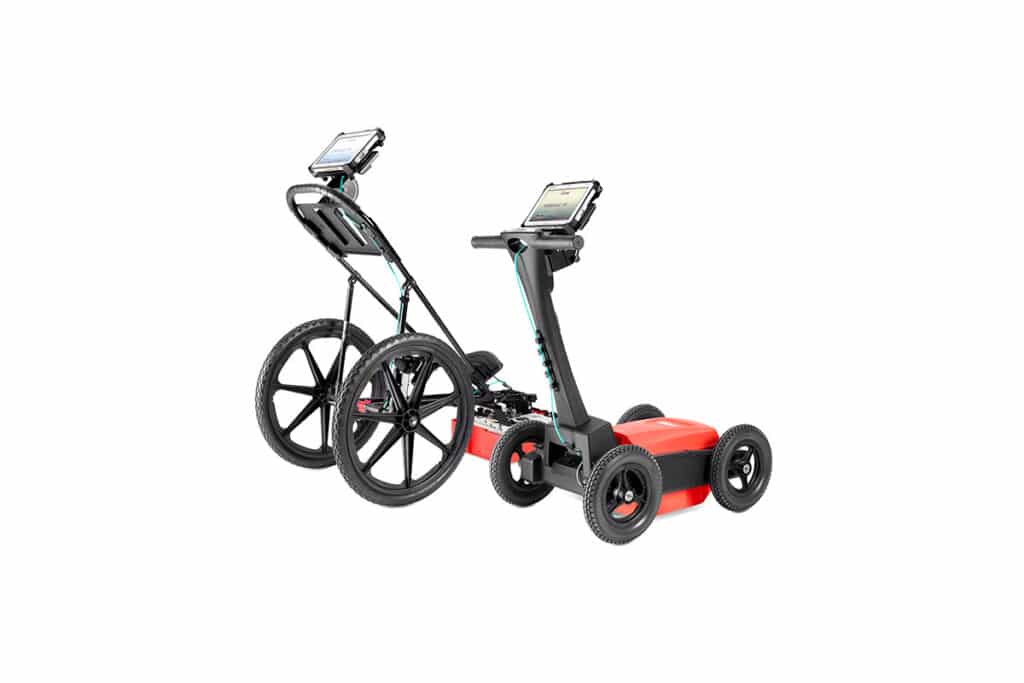

Géoradar UtilityScan Compact



Liens utiles : géodétection de réseaux enterrés



UtilityScan Compact, deux configurations au choix :

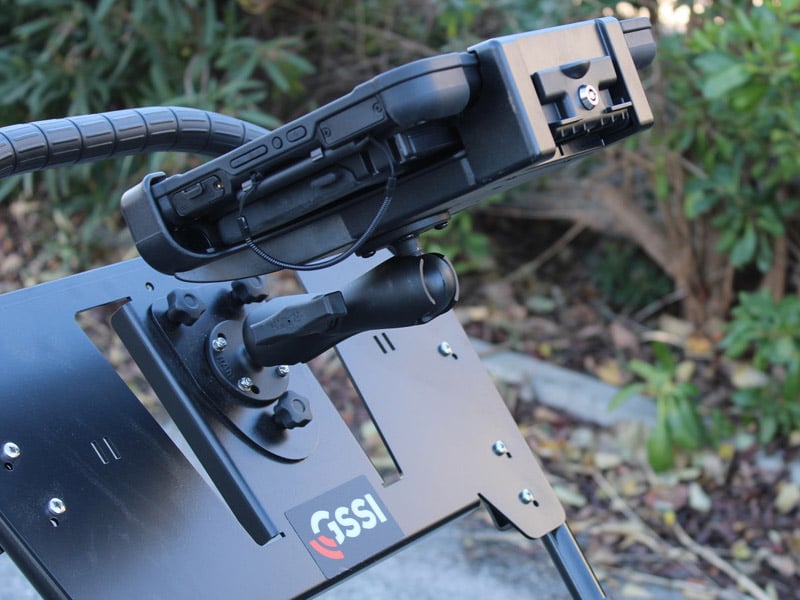

Le radar de sol UtilityScan Compact est disponible en deux versions selon la tablette choisie :

  • Tablette Panasonic FZ-B2
  • ou Tablette NVIDIA SHIELD

Radar de Sol - Géoradar

  • Fréquence centrale : 350 MHz Hyperstacking (travaillant entre 80 et 700 MHz)
  • Gain dynamique réglant automatiquement les contrastes de l’image radar pendant les mesures en s’adaptant aux variations de terrain
  • PRF : 2 MHz (Hyperstacking)
  • Résolution : 32 bit
  • Format des données : IMAGE (.jpg) et RADAN (.dzt)
  • Vitesse d’acquisition : 40, 60 ou 100 scans/m, jusqu’à 4 m/s
  • Echantillonnage vertical : 512 échantillons/scan
  • Connexion wifi avec la tablette de contrôle
  • Température : de -20°C à 40°C
  • IP 65
  • Codeur de distance intégré, résolution 0,3 mm
  • 4 roues de diamètre 20 cm
  • Bras repliable et ajustable selon 2 axes
  • Dimensions : 56 x 49 x 110 cm ajustable
  • Dimensions replié : 56 x 49 x 32 cm
  • Poids : 15 kg
  • Vis pour support de canne GPS ou autre



Télécharger la brochure  Voir la vidéo sur Youtube



Nos matériels sont garantis 2 ans pièces et main d’oeuvre : retour MDS (Paris ou Aixen- Provence).
Au-delà de la date de garantie, toute réparation fera l’objet d’un devis pièces et main d’oeuvre.

Toutes les mises à jour éventuelles des logiciels d’acquisition sont gratuites pendant la durée du marché et peuvent être réalisées aisément par les services du client via un clé USB. Les procédures seront fournies lors de la mise en route des équipements et consistent principalement à un transfert de fichiers (téléchargés depuis le site support technique du constructeur) vers les unités de contrôle via une connexion USB depuis un ordinateur PC.

Demande de devis



Radan 7 complet (option : module 3D)

   La référence en traitement de données GPR

  • Nombreux outils d’édition et d’interprétation de données 2D et 3D
  • Traitements et filtres puissants
  • Positionnement GPS
  • Sorties DXF, JPG et Google Earth

Logiciel RADAN 7 3D    Logiciel Géoradar RADAN 7

Demande de devis



      • Valise de transport ultra-robuste
      • LineTrac (récepteur électromagnétique)

Demande de devis
