Giatec XCell™, système d’évaluation de la corrosion dans les structures en béton armé

Giatec XCell - Analyse de la corrosion

Giatec XCell™ est une sonde intelligente connectée à une tablette pour la détection rapide, précise et efficace de la corrosion dans les structures en béton armé, selon la norme ASTM C876, « Standard Test Method for Half-Cell Potentials of Uncoated Reinforcing Steel in Concrete ».

Giatec XCell™

POINTS FORTS & AVANTAGES

  • Cartographie rapide de la corrosion (demi-cellule)
  • Pas d’entretien nécessaire pour l’électrode
  • Mesures très rapides (quelques secondes)
  •  Système ergonomique et ultra-léger
  • Application d’analyse sur tablette connectée Bluetooth
  • Fourni avec un kit de vérification

DOCUMENTS ET LIENS UTILES

 Brochure de présentation

  Voir l’article – Financement LLD et location

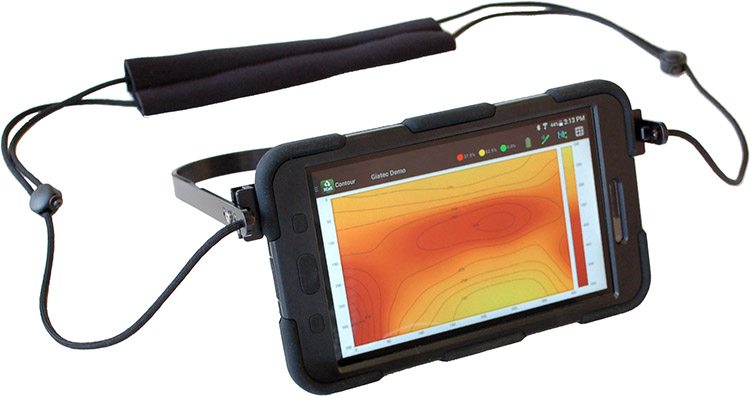

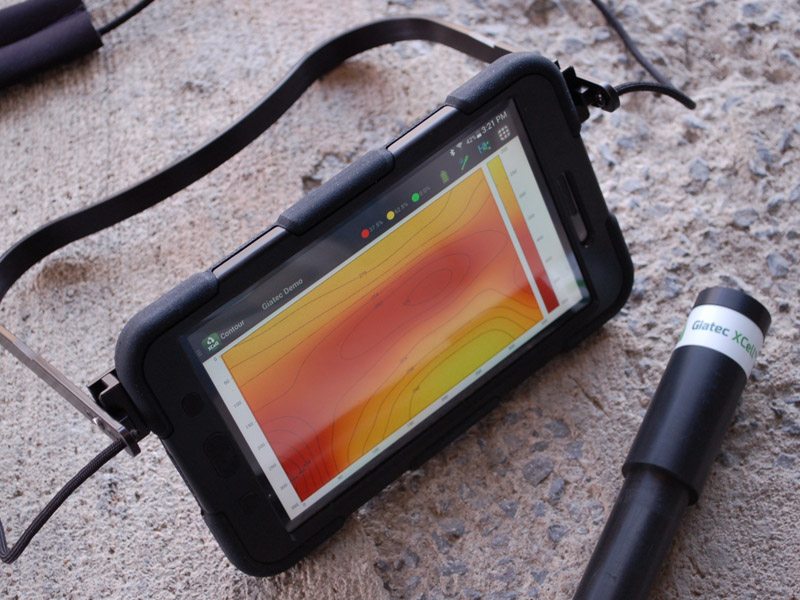

Giatec XCell™ bénéficie d’un capteur avancé sans entretien qui mesure le potentiel de corrosion et l’envoie sans fil à une tablette pour générer des tracés de contour demi-cellule élément (c’est-à-dire des cartes de la corrosion) en temps réel. Les résultats peuvent ensuite être facilement partagés.

Giatec XCell - Analyse de la corrosion

Domaines et exemples d’applications

Génie civil | Ouvrages d’art | Nucléaire| Diagnostics et contrôles techniques

FORMATION EN STRUCTURES ET OUVRAGES BETON

Voir notre offre “formation” sur la méthode géoradar

Qualiopi Bureau Veritas

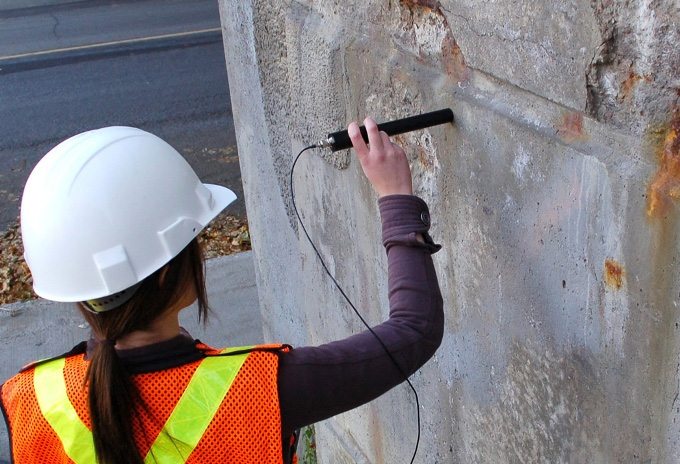

GALERIE DE PHOTOS

SPECIFICATIONS TECHNIQUES

Giatec XCell - Analyse de la corrosion
  • Gamme de mesure de tension : ± 1,000 mV
  • Précision de mesure: 1 mV
  • Taux d’échantillonnage : 1s
  • Taux d’échantillonnage : >10 M ohm
  • Protocole de communication : Bluetooth V4.0 LE
  • Poids de la sonde : 250 gr
  • Dimensions de la sonde XCell : 32 mm x 260 mm (D x L)

Conditions d’Opération

  • Température d’utilisation : 0 ~ 45 °C
  • Humidité d’utilisation : 20 ~ 90%
  • Température de stockage : -20 ~ 70°C
  • Humidité de stockage : 10 ~ 90%

NORMALISATION

Giatec XCell - Analyse de la corrosion
  • ASTM C876 Standard Test Method for Half-Cell Potentials of Uncoated Reinforcing Steel in Concrete.
  • RILEM TC 154
  • UNI 10174
  • DGZfP B3
  • SIA 2006
  • BS 1881, Part 201
