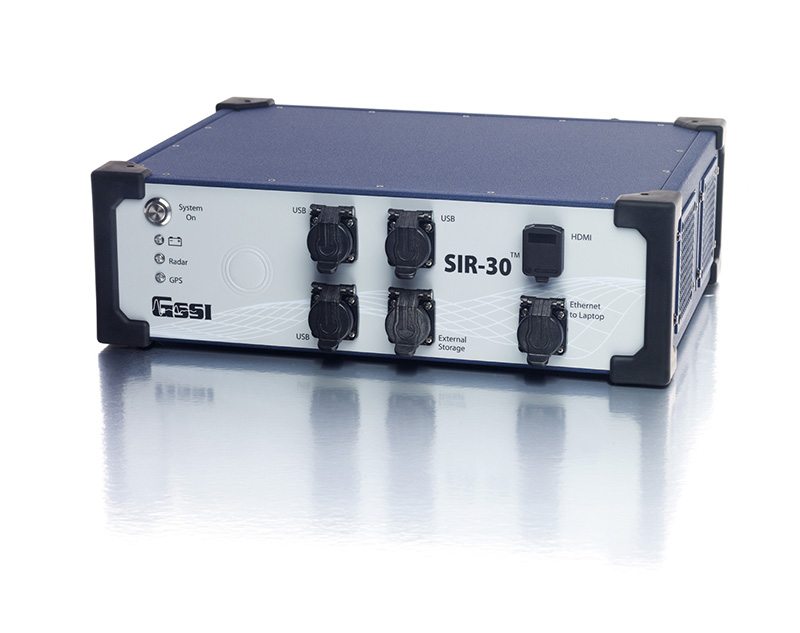

Unité de contrôle SIR30

Unité de contrôle géoradar (GPR) multi-voies

SIR30

Le SIR30 est la nouvelle génération d’unité de contrôle radar multi-voies. Ce système permet d’utiliser jusqu’à 4 antennes radar simultanément sans aucun compromis pour les performances. Le SIR30 offre des fonctions avancées de filtrage et d’affichage pour des traitements temps-réel incluant migration, positionnement du zéro, filtre en fréquence, background removal adaptatif…

En tant que cœur d’un système d’acquisition radar ultra rapide, le SIR30 est idéal pour les auscultations de corps de chaussées, les inspections de pistes d’aéroport, les déterminations de condition des ballasts de voies ferrées, les recherches de réseaux enterrés



Domaines et exemples d’applications

  Routes et pistes d’aéroport       Voies ferrées     Réseaux enterrés



Formations en auscultation radar

Voir notre offre “formation”



Unité de contrôle géoradar multi-voies

  Idéal pour les applications embarquées

  Conception flexible et modulable

  Acquisition radar ultra-rapide

  Compatible avec toutes les antennes GSSI



Demander un devis Télécharger la brochure

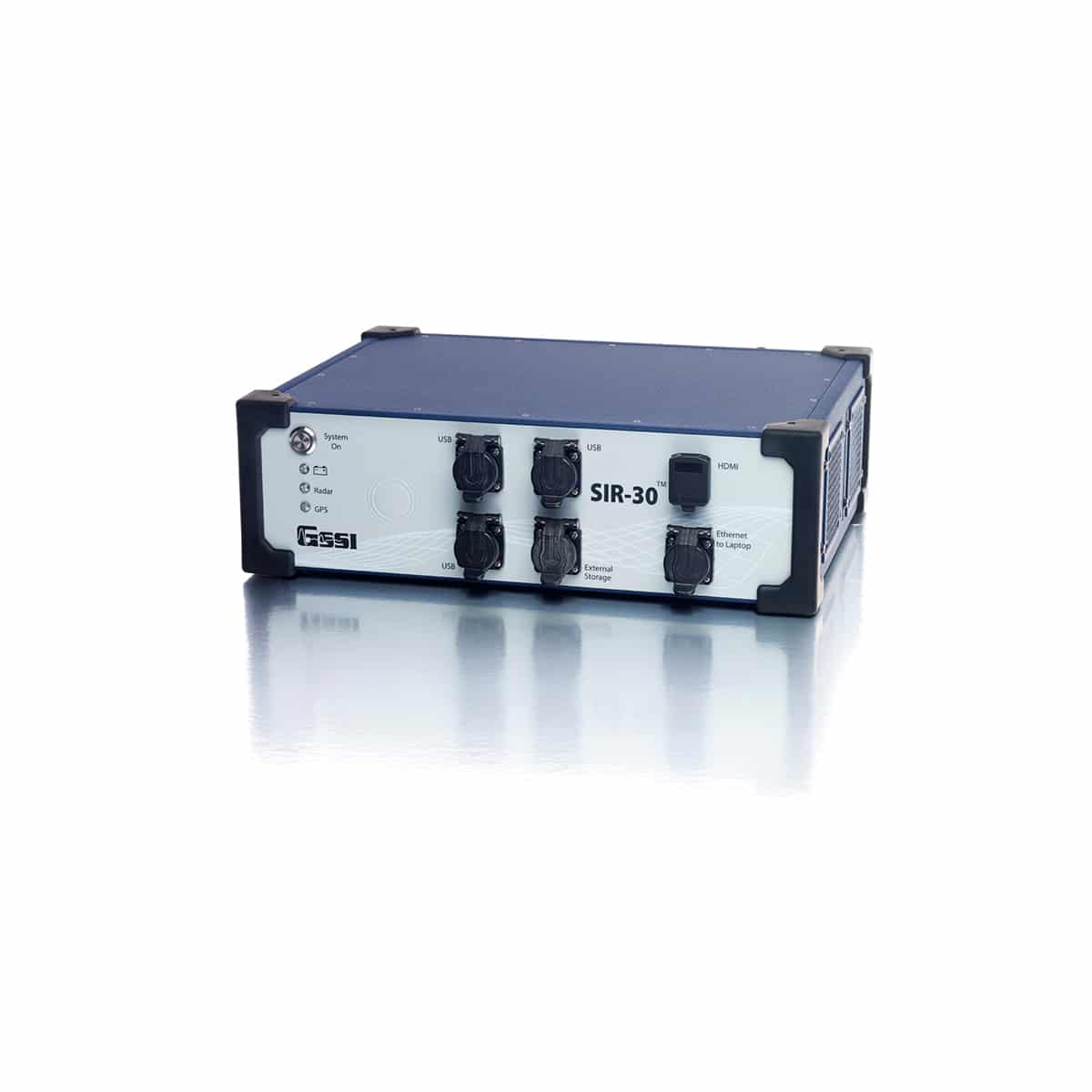

Galerie de photos



ModèleSIR30
AntennesCompatible toutes antennes GSSI
Nombre de voiesDe 1 à 4 voies simultanées, 2 systèmes peuvent être synchronisés pour obtenir 8 voies
AffichageRadargramme et oscilloscope
Stockage250 GB (2 voies), 500 GB (4 voies), GPS enregistré en interne
Mise en oeuvreVia un PC externe ou seul avec un moniteur et un clavier externes
FormatRadan (.dzt)
Résolution de sortie32 bit
Vitesse (scan/rate)Choisie par l'utilisateur
Echantillonnage256, 512, 1024, 2048, 4096, 8192 ou 16384
ModesContinu (temps) ou distance (roue codeuse)
Fenêtre de temps0 à 16000 ns pleine échelle, choisie par l'utilisateur
Gains manuels ou auto de -42 à +126 dB, courbes de gains définies à 1 à 8 points
Filtres temps réel standardsIIR : passe-haut, passe-bas, horizontaux et verticaux
FIR : passe-haut, passe-bas, horizontaux et verticaux
Filtres temps réel avancésMigration, Position de l'onde directe, Position de la surface, background removal adaptatif
Marqueurs externes3 entrées : antenne, panneau avant, connecteur accessoire
Configuration autoEnregistrement de fichiers de configuration pour différentes conditions d'utilisation
LangueAnglais
Température-10 à +50°C
Puissance260 W max à 95-250VAC 50/60 Hz sur secteur ou 30A max continu entre +10VDC et
28VDC
PRFjusqu'à 800 kHZ
Température de stockage-20 à +60°C
Port disponibles2 ou 4 entrées antennes, roue codeuse, marqueur, alim. continue, série RS232 (GPS),
connecteur synchronisation, connecteur accessoire, vidéo HDMI, Ethernet, 4 ports USB 2
Dimensions45 x 33 x 13 cm
Poids8,4 kg

 Demander un devis Télécharger la brochure

Radan 7 complet (option : module 3D)

  •    La référence en traitement de données GPR
    • Nombreux outils d’édition et d’interprétation de données 2D et 3D
    • Traitements et filtres puissants
    • Positionnement GPS
    • Sorties DXF, JPG et Google Earth

    Logiciel RADAN 7 3D    Logiciel Géoradar RADAN 7
