vLoc3-Pro VIVAX

vLoc3-Pro : système multi-fréquence
pour la détection de câbles
et de réseaux enterrés

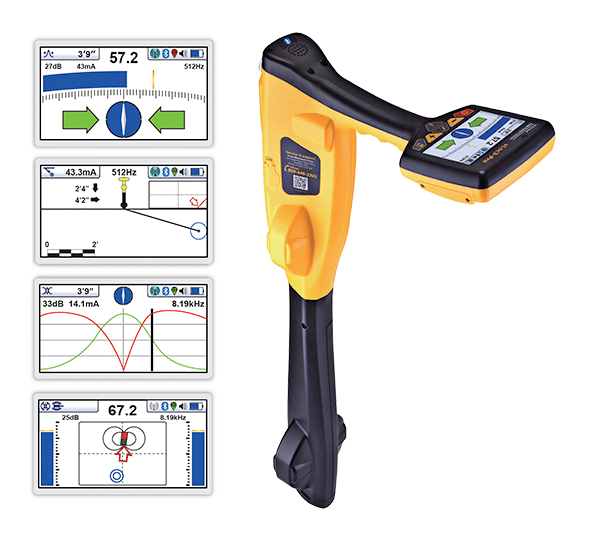

vLoc3-Pro récepteur VIVAX Metrotech

Le vLoc3-Pro révolutionne le monde de la localisation des réseaux enterrés en mettant à disposition de l’utilisateur tous les éléments d’information nécessaires à une détection de précision. Ce récepteur électromagnétique “nouvelle génération” possède deux jeux de trois bobines hautes et basses orientées en 3D, qui analysent la qualité du signal et indiquent facilement l’orientation des réseaux sur l’écran couleur à haute lisibilité.

Le détecteur vLoc3-Pro VIVAX Metrotech

De nouvelles fonctionnalités pour de meilleures investigations complémentaires DT-DICT et relevés de patrimoine !

Points forts & avantages

  Robuste et résistant (IP65)

  Grand écran couleur LCD 4.3”/10cm

  Alerte distorsion par code couleur

  Détection en mode vectoriel déporté 3D

  Mode plan 2D

  Mode sonde intuitif et guidé

  Signal Direction – donne le sens du courant injecté (basses fréquences)

Documents & liens utiles

  Brochure de présentation

  Voir l’article – Financement LLD et location

Domaines d’applications

Travaux Publics | VRD | Bureaux d’études réseaux | Géomètres | Gestionnaires de réseaux | Archéologie | Recherche

Nouvelles interfaces pour la détection de réseaux

vLoc3-Pro

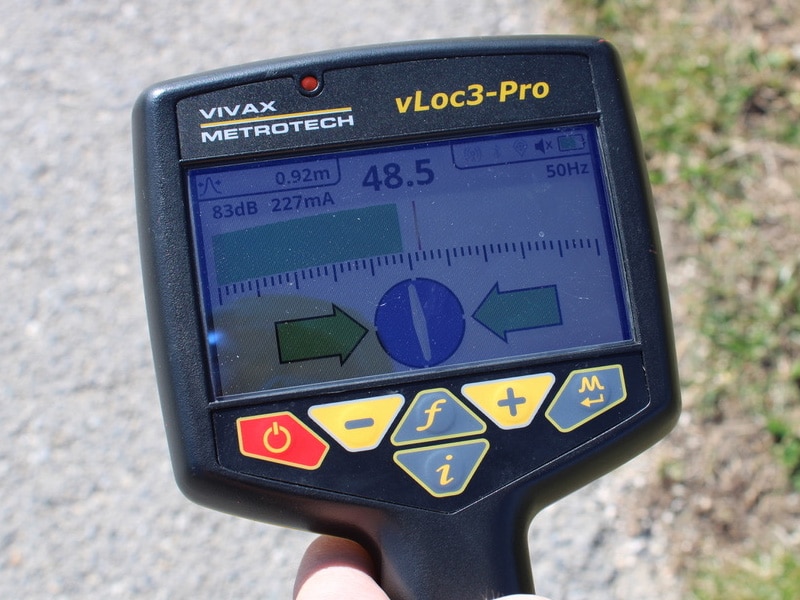

Tout d’abord, au mode classique de localisation s’ajoutent plusieurs nouveaux écrans :

  mode Vectoriel déporté permettant de détecter sans être à l’aplomb du réseau ;

  mode Graphique transversal qui dessine à l’écran les pics maxi et mini simultanément, indiquant une potentielle distorsion ;

  mode Plan 2D qui dessine le câble sous vos pieds et permet une localisation multidirectionnelle ;

  enfin, le mode sonde a été entièrement repensé, qui vous guide par des flèches jusqu’à l’émetteur autonome.

nouveautés vLoc3

Ensuite, le détecteur vLoc3 Pro est entièrement configurable par l’utilisateur :

  8 modes passif

  mode recherche de défauts

  mode SD (Signal Direction)

  une gamme complète de fréquences de 16Hz à 200kHz

Nouvelles fonctionnalités pour de meilleures localisations

Egalement, des alertes sonores et vibratoires sont activables pour indiquer des câbles en sous profondeur, un signal saturé, des lignes hautes tensions aériennes, ou encore un balancier excessif.

Enfin, des accessoires optionnels sont disponibles, tels que le module Bluetooth pour se connecter à un GPS de précision RTK, ou encore un pied-antenne amovible pour la détection de marqueurs enterrés.

Précision maximale pour vos détections

Localisation au sol :

  5% de la profondeur – au-delà de 3m

  3% de la profondeur – jusqu’à 3m

Mesure de la profondeur :

  3% de la profondeur

Mesure du courant :

  5% du courant réel – au-delà de 3m

  3% du courant réel – jusqu’à 3m

Gamme de profondeur : Dépend de l’intensité du signal reçu par le détecteur

Note : ces performances sont évaluées avec un signal source unique et sans distorsion.

Options

Option Bluetooth :

Connexion à GPS ou à un smartphone pour l’application VM-Map

Option SD (Signal Direction) :

Signal Direction sur basses fréquences (320 et 640 Hz)

Option TX-LINK :

Commande à distance pour modifier les paramètres de fréquences ou de puissance du générateur depuis le récepteur. La distance maximale peut atteindre 250m en ligne droite et en champ libre.

Option MLA :

Adaptateur MLA amovible pour la détection de marqueurs passifs

Formation en détection de réseaux enterrés

Notre expérience dans ce domaine nous a permis au fil des années de construire de véritables formations dédiés à la détection de réseaux enterrés par géoradar, et de savoir les adapter à nos différents interlocuteurs.

Voir notre offre formation en géodétection

Formation professionnelle, organisme certifié QUALIOPI

Caractéristiques

vLoc3-Pro

  Poids 2,1 kg

  Dimensions L 321mm x P 124mm x H 676mm

  Indice de protection : IP 65 (résistant à la poussière et aux éclaboussures d’eau)

  Température d’utilisation : de -20ºC à 50ºC

  Température de stockage : de -40ºC à 60ºC

Autonomie

  Piles alcalines : 12 heures à 20°C

  Batterie Lithium-ion (recommandée) :  27 heures à 20°C (avec le rétroéclairage au maximum).
Environ 500 cycles de rechargement. L’autonomie de la batterie varie avec la température.

Logiciel

Le logiciel peut être mis à jour via un ordinateur en connectant le détecteur par son mini USB.

L’application MyLocator3 (comprenant programmes et logiciels de localisation) est disponible sur demande.

Normes

vLoc3-Pro

Conformité à la norme CE (Directive 99/5/EC)

  EN 55011

  EN 61000-4-2 : A1 & A2

  EN 61000-4-3

  EN 61000-4-8 : A1

  ETSI EN 300 330-2

  ETSI EN 301 489-1

  ETSI EN 301 489-3

Conformité avec la FCC Part 15 :

  CFR 47 part 2

  CFR 47 Part 15
