ARES II – Résistivimètre multi-électrodes

Sondages et tomographies électriques 2D / 3D / 4D

Ares-II Résistivimètre

Système avancé d’imagerie résistivité & IP à 10 canaux de réception pour tout types de mesures géophysiques. Un seul boitier robuste, résistant à l’eau et à la poussière, intègre le récepteur et l’unité de contrôle.

Pour toutes informations sur ce matériel, veuillez nous contacter.

Résistivimètre expert multi-canaux

POINTS FORTS & AVANTAGES

  • Emetteur 850W – 2000V p-p – 5 A
  • Récepteur 10 canaux et jusqu’à 20 fenêtres IP ajustables
  • Tomographie 2D/3D, résistivité et polarisation induite
  • 48, 72, 120 électrodes ou plus
  • Mesures en modes sondage, traîné, et polarisation spontanée
  • Mesures en continu ou monitorées
  • Option contrôle à distance

DOCUMENTS ET LIENS UTILES

  Brochure de présentation

Domaines et exemples d’applications

 Ressources en eau | Recherche de cavités | Géologie, géotechnique  |  Archéologie | Prospection minière |Etudes environnementales | Monitoring de barrages et digues

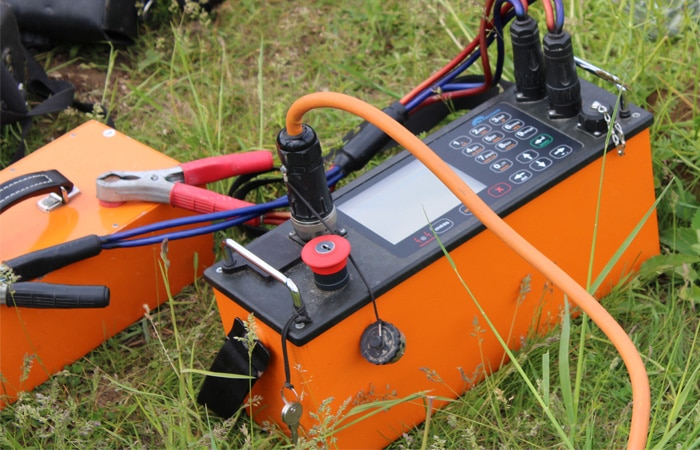

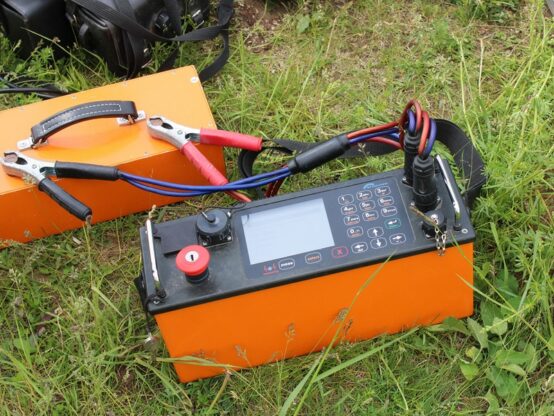

Ares-II Résistivimètre

GALERIE DE PHOTOS

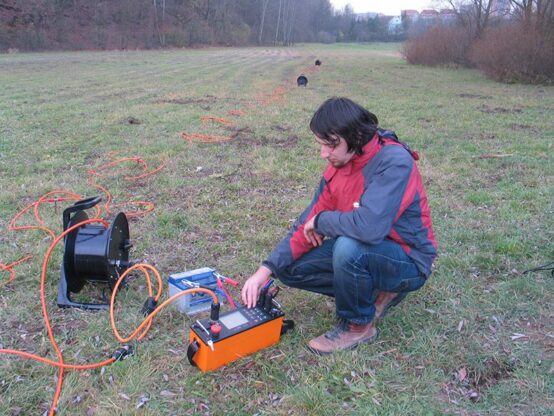

ARES II

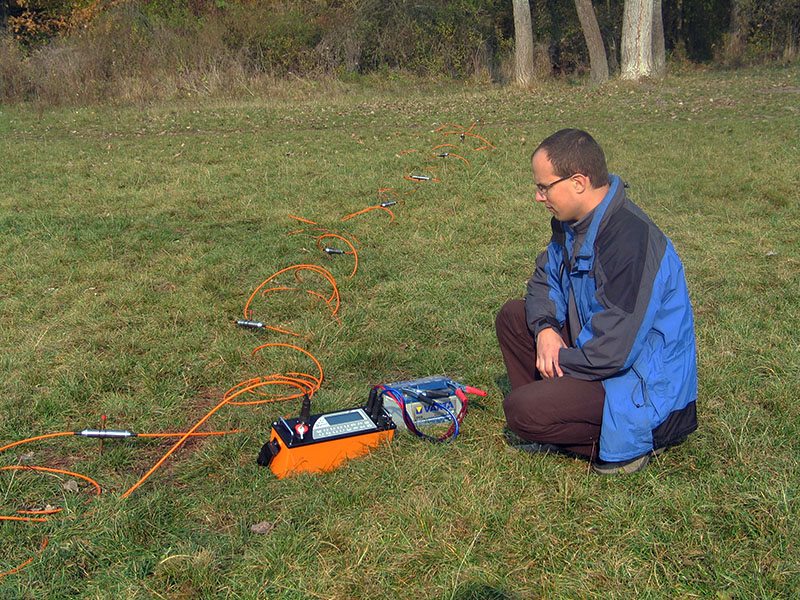

ARES resistivimetre tomographie IP

SPECIFICATIONS TECHNIQUES

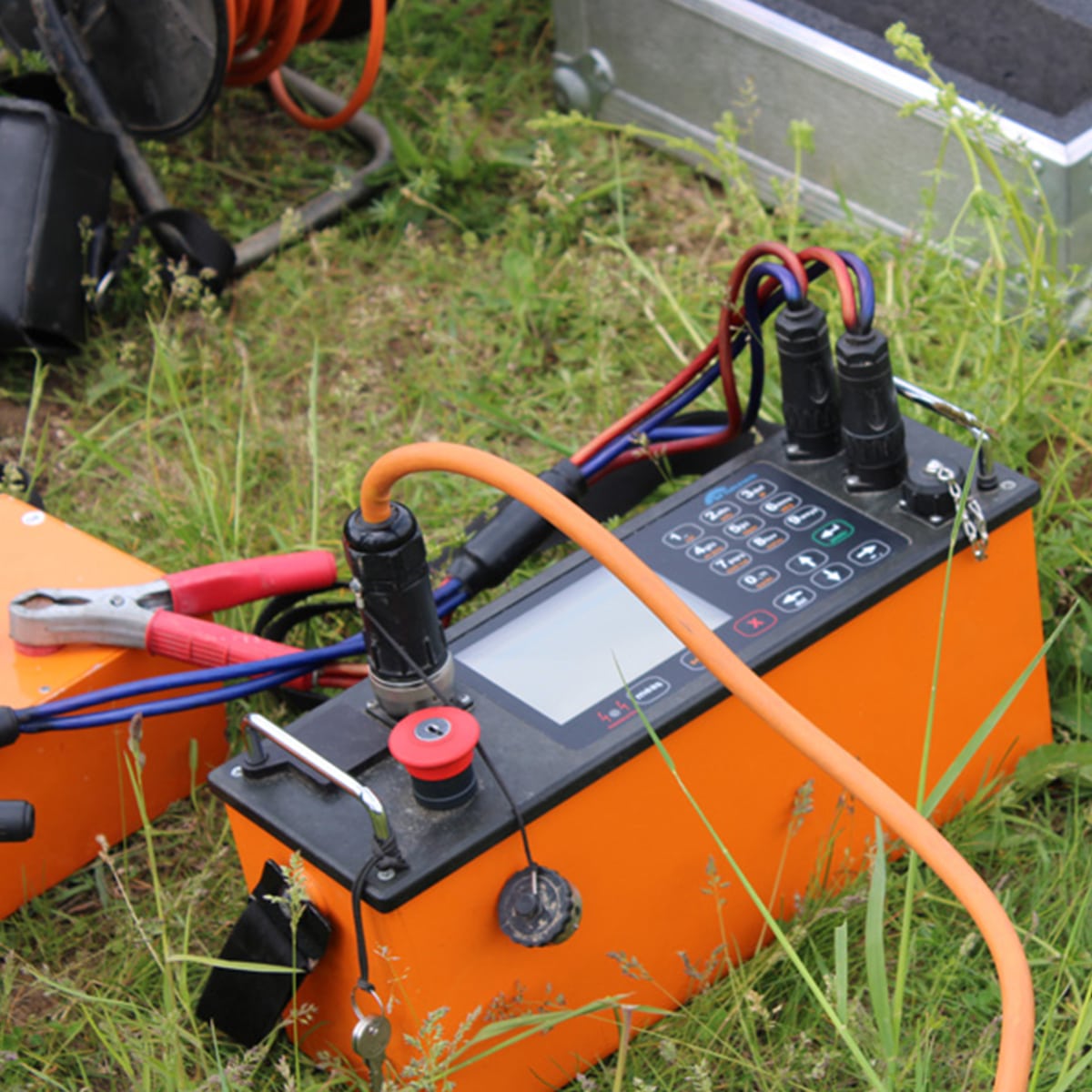

ARES II Résistivimètre

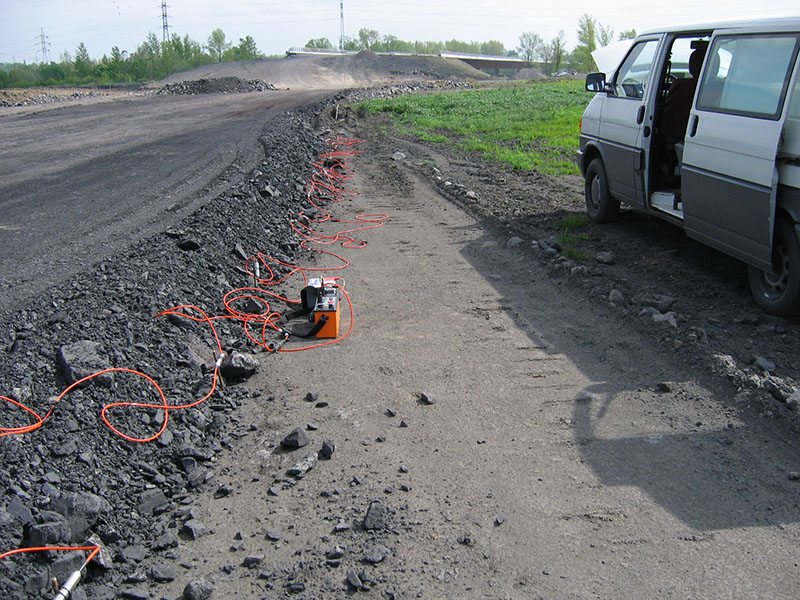

ARES et MCS5 sections

Emetteur :

  • Emetteur, puissance : jusqu’à 850W
  • Courant : jusqu’à 5 A (résolution 24 bit)
  • Tension : 2000V p-p (la tension réellement appliquée optimise automatiquement le niveau du potentiel mesuré), protection cathodique complète, efficacité energétique 91%, refroidissement passif sans trous

Récepteur :

  • Nombre de canaux : 10
  • Voltage entrée :±20 V p-p (24 bit resolution)
  • Impédance entrée : 100 MΩ
  • Fréquences filtrées : 50 ou 60 Hz notch filter (140 db)

Méthodes de mesure :

  • 2D/3D/4D Multi-électrode Tomographie Résisitivité et IP
  • VES – Sondage électrique (résistivité et IP)
  • RP – Trainés de résistivité et IP
  • SP – Polarisation spontanée
  • Tomographie cross-hole
  • Applications mobiles avec GPS

Types de mesures : Wenner Alpha / Beta / Gamma, Wenner-Schlumberger, Dipole-Dipole, Pole-Dipole, reverse Pole-Dipole, Pole-Pole, equatorial Dipole-Dipole, Cross-Hole, Borehole-Surface, configurations personnalisées

Mesures – caractéristiques :

  • Vérification couplage terrain
  • Calibration automatique
  • Cycles de mesures et vérification de pulses automatiques
  • Interruption et reprise de mesure simple
  • Prolongation de profils par roll-along
  • Précision totale : meilleure qu’1%
  • IP – Induced Polarization (chargeabilité) : jusqu’à 20 fenêtres ajustables
  • Pulse : 0,2 s – 30 s, pas de 0,1 s
  • Compensation SP : Annulation constante et linéaire des variations de SP
  • Stacking : manuel ou automatique
  • Valeurs enregistrées : position de la mesure, courant et tension de sortie, potentiel d’entrée, résistivité apparente, déviation standard, chargeabilité avec déviation standard
  • Nombre d’électrodes : jusqu’à 65000

Unité de contrôle :

  • Clavier alphanumérique et écran 4.7″ haute résolution LCD
  • Vérification simple en temps réel des mesures horizontales et verticales
  • Courbe de décroissance en temps réel
  • mise à jour par internet
  • Mémoire : 246 MB, 100 fichiers, plus de 5 millions de mesures
  • Interface PC: USB
  • Logiciel PC : permet le transfert et l’export de données vers les logiciels de traitement (RES2DINV / RES3DINV, Surfer …) et le chargement des protocoles de mesure
  • Alimentation : Batterie 12V voiture ou pack batterue 12V, alimentation électrique 12V, courant AC/DC
  • Connecteurs : courant et potentiel, transfert de données USB et Flash Disk, GPS, batterie, connecteur universel
  • Poids : 5,9 Kg
  • Dimensions : 15 x 21 x 40 cm
  • Conditions d’utilisation : -10°C à + 60 °C, résistant à l’eau et à la poussière

Pour plus d’informations ou obtenir un devis, veuillez nous contacter.

ACCESSOIRES STANDARDS

Ares-II Résistivimètre
  • Valise de transport

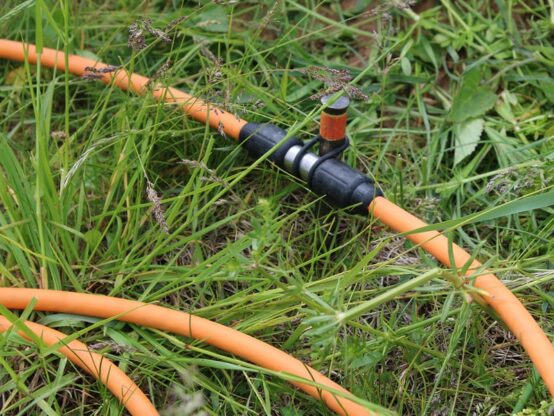

  • Connecteur en T pour câble multi-électrodes et électrodes de courant et de potentiel
  • Câble pour alimentation 12V Batterie
  • Adaptateur pour trainé et sondage électriques
  • Adaptateur 110-220V AC/DC
  • Câble USB
  • Logiciel PC ARES (Windows)
  • Manuel

Pour plus d’informations ou obtenir un devis, veuillez nous contacter.

ACCESSOIRES OPTIONNELS

ARES II Résistivimètre
  • Différents câbles multi-électrodes
  • Boitier d’adressage pour câbles passifs
  • Différents connecteurs
  • Packs batterie
  • Alimentation 12 V
  • Tourets de câbles
  • Electrodes en inox, électrodes non-polarisables
  • Logiciel d’interprétation 2D/3D, inversion et sondage électrique VES
  • RS232, interprétation radio, GSM et accessoires de contrôle à distance

Pour plus d’informations ou obtenir un devis, veuillez nous contacter.
