CMD – Conductivimètre électromagnétique

Conductivimètres électromagnétiques

Conductivimètres CMD

CMD - Conductivimètres

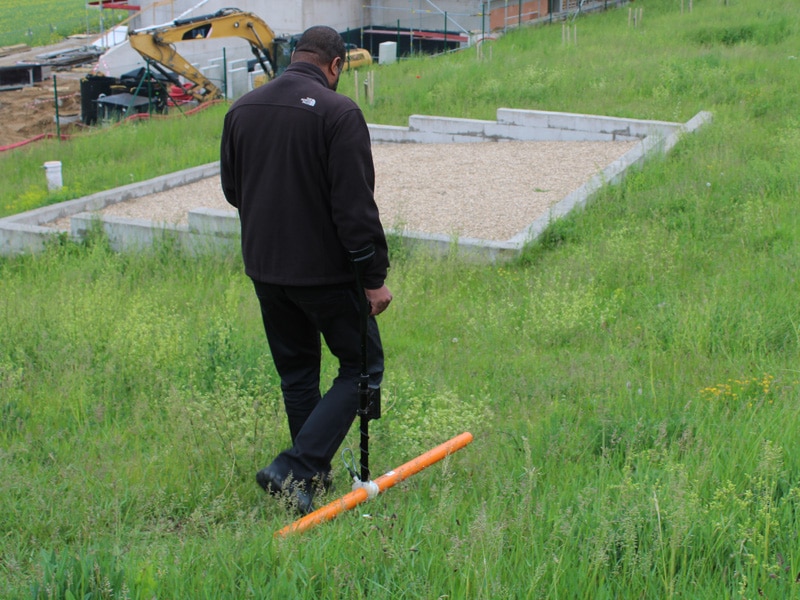

Les conductivimètres électromagnétiques de la gamme CMD sont des appareils géophysiques dédiés aux mesures rapides et sur de larges surfaces de la conductivité électrique du sous-sol. Les applications les plus courantes sont la géologie, la géotechnique, l’archéologie, l’environnement, la pédologie, la dépollution pyrotechnique…

Une seule et même unité de contrôle permet d’utiliser des sondes mono ou multi-bobines, offrant ainsi la possibilité d’obtenir des informations sur plusieurs profondeurs d’investigation en temps réel et en un seul passage. Dotés d’une grande stabilité et d’une calibration précise les conductivimètres CMD apportent une excellente corrélation avec les mesures de résistivité électrique en permettant des cartographies à grand rendement.

SondeProfondeursDistancePoids
CMD-Tiny0.7 / 0.35 m0.45m0,4 kg
CMD-11.5 / 0.75 m0.98m2,5 kg
CMD-23.0 / 1.5 m1.89m3,6 kg
CMD-46.0 / 3.0 m3.77m6,8 kg
CMD-4/66.0 / 3.0 m
ou 9.0 / 4.5 m
3.77m
ou 5.79m
6,1 kg
ou 8,9 kg
CMD-Explorer2.2 / 1.1 m
4.2 / 2.1 m
6.7 / 3.3 m
1.48m
2.82m
4.49m
8 kg
CMD-Mini Explorer0.5 / 0.25 m
1.0 / 0.5 m
1.8 / 0.9 m
0.32m
0.71m
1.18m
2 kg



 Applications

  Géologie      Archéologie      Agriculture et forêts

  Détection d’objets métalliques       Dépollution pyrotechnique

Conductivimètre electromagnétique

 Cartographie multi-profondeurs (0,25 – 9m)

  Mode manuel ou connecté à un GPS

 Une unité de contrôle pour toutes les sondes

  Correction des biais liés à la température

  Léger et robuste

Demander un devis

Galerie de photos

Sondes :

  • Mesures :
    • Conductivité apparente en mS/m
    • In-phase ratio en ppt (susceptibilité magnétique)
  • Gammes de mesure :
    • Conductivité apparente : 1000 mS/m, résolution 0.1 mS/m
    • In-phase ratio :  ± 80 ppt, résolution 10 ppm
  • Précision : ± 4% à 50 mS/m.
  • Température (stabilité) : moins de 0,1mS/m/°C
  • Taux d’échantillonnage max. : 10 Hz
  • Température d’utilisation : -10°C à + 50 °C

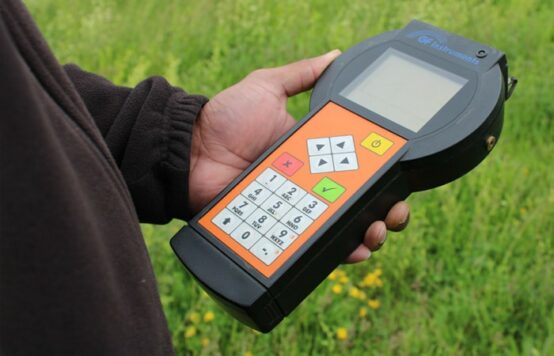

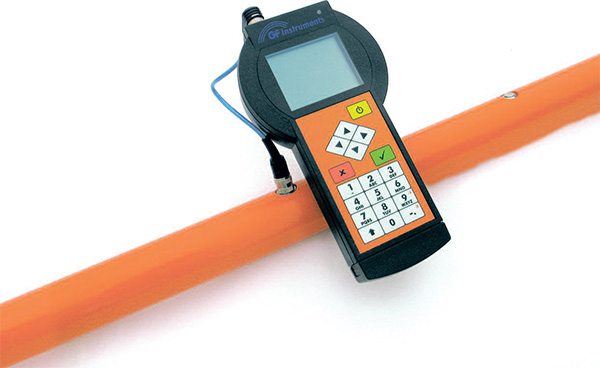

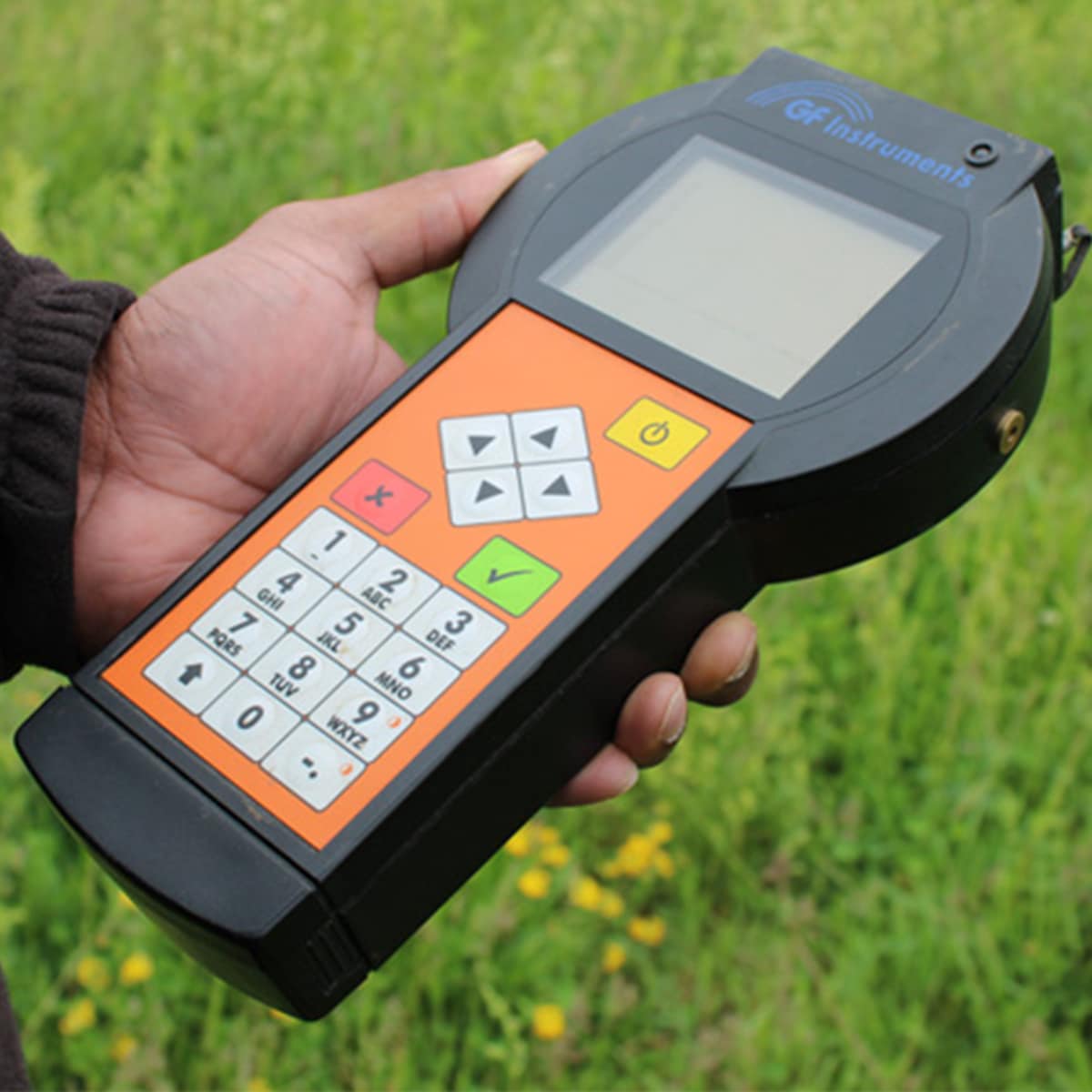

Unité de contrôle :

  • Compatible avec toutes les sondes
  • Cinq modes de mesures :
    • Manuel
    • Continu
    • GPS (manuel)
    • GPS (continu)
    • Recherche
  • Prévisualisation (carte ) : max. 15000 positions
  • Inversion 1D in-situ (modèle double couches)
  • Technologie Bluetooth intégrée.
  • Support direct du récepteur GPS. Recalcul UTM/UPS possible.
  • Téléchargement des données par port USB ou Flash Disk
  • Durée de mesure : 0.1 – 20 s
  • Mémoire  flash : 128 Mb (jusqu’à 64 fichiers, max. 4.8 milllions de points mesurés)
  • Ecran LCD 320 x 240, rétroéclairage
  • Alimentation :
    • Pack batterie LI-Ion (24-36 heures)
    • Chargeur de piles 6 x AA
  • Température d’utilisation : -10°C à + 50 °C
  • Dimensions et poids : 270 x 90 (145) x 60 mm, 0.7 kg

  • Adaptateur AC 100-240 V AC, 50-60 Hz
  • Cable d’alimentation voiture  12 V
  • Pack piles 6 x AA cells
  • Harnais (CMD-Mini explorer, CMD-1, CMD-Tiny)
  • Câble PC et Flash Disk
  • CD / Logiciel
  • Manuel d’utilisation

OPTIONS :

  • Adaptateur Bluetooth pour connexion sans fil avec la sonde
  • Logiciel d’inversion et de cartographie (IX1D, Res2DInv/Res3DInv, Surfer)

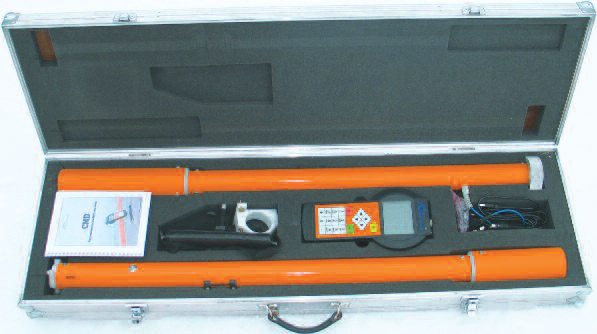

  • Valise de transport en aluminium:
    • CMD-Tiny, CMD-1, CMD-2 : dimensions 35 x 12 x 116 cm
    • CMD-4 :dimensions 44 x 12 x 146 cm
    • CMD-4/6 : dimensions 44 x 21 x 146 cm
    • CMD-Explorer :dimensions 35 x 23 x 132 cm
    • CMD-Mini Explorer :dimensions 37 x 14 x 136 cm
  • Support pour l’unité de contrôle, ceinture et harnais (CMD-Explorer, CMD-4/6, CMD-4, CMD-2)
  • Support pour sonde avec adaptateur Bleutooth (CMD-Mini Explorer, CMD-1, CMD-Tiny)
  • Câble de connexion
