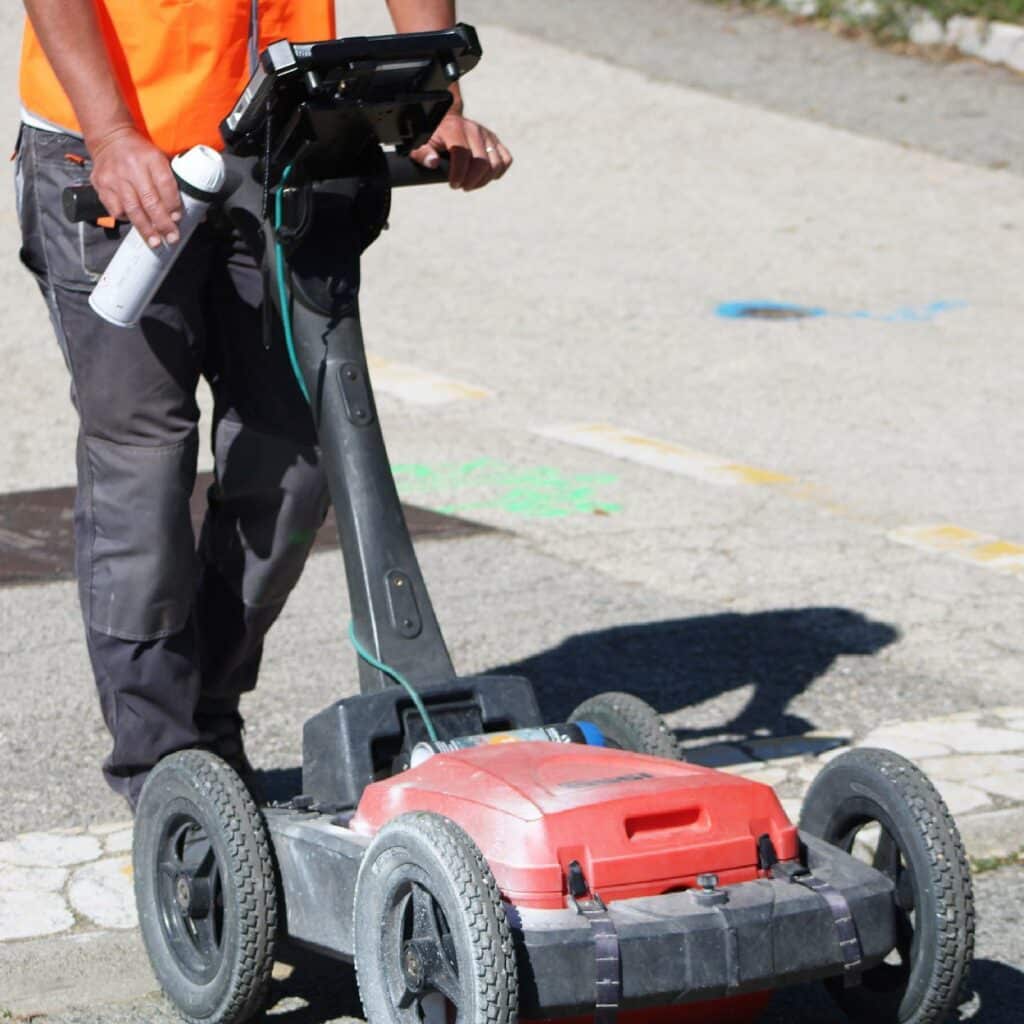

Géoradar UtilityScan DF

Le géoradar expert pour la détection de réseaux enterrés

Géoradar double antenne dédié à la cartographie des réseaux dans le sous-sol
Disponible en configuration deux ou quatre roues

Le géoradar UtilityScan DF (double fréquence) est dédié à la détection et localisation de réseaux, canalisations et câbles enterrés.

En effet, l’unité de contrôle Panasonic pilote une antenne numérique double fréquence (300/800 MHz) de nouvelle génération.

Il est donc possible d’imager simultanément en très haute résolution le premier mètre (antenne 800 MHz) et de détecter jusqu’à 3,5m de profondeur (antenne 300 MHz).

La profondeur maximum de détection dépend de la nature de terrains, les ondes électromagnétiques se propagent plus difficilement dans les sols conducteurs électriquement.

Domaines d’applications

Travaux Publics, BTP, VRD, génie civil, bureaux d’études réseaux, géomètres, gestionnaires de réseaux, archéologie, recherche

  détection des réseaux enterrés

  sécurisation de tranchées

  localisation de branchements de faible diamètre

  repérage de cavités et de zones d’affaissements

  positionnement de cuves, fondations et massifs

  recherche d’objets enfouis

Radar de sol dédié à la localisation de canalisations, câbles et réseaux souterrains

Points forts & avantages

  Antenne numérique double fréquence

  Performance et simplicité d’utilisation

  Interface fluide et riche en fonctionnalités

  Qualité GSSI, leader depuis 50 ans

Inscription newsletter

Documents & liens utiles

  Brochure de présentation

  Spécifications techniques détaillées

  Présentation de la gamme UtilityScan

  Louer un radar de sol UtilityScan DF

  Voir l’article – Financement LLD et location

  Voir l’article – Les avantages de la technologie LineTrac


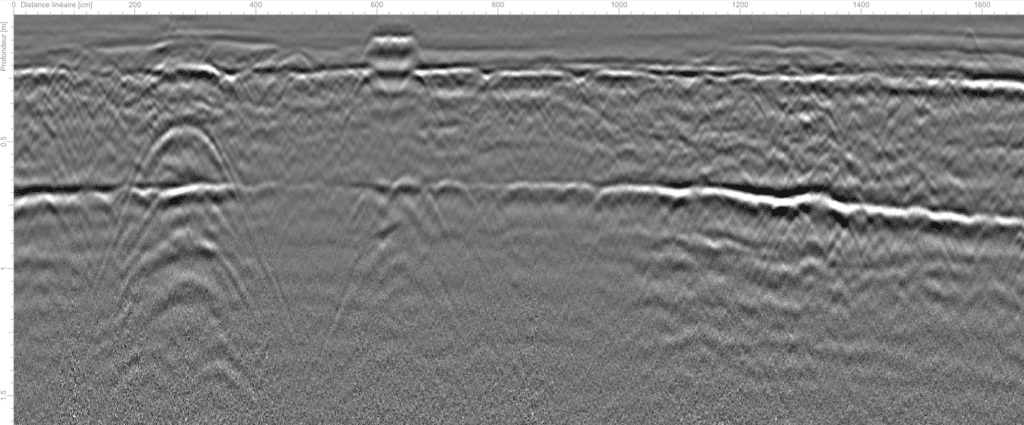

Exemples de réseaux souterrains détectés par le radar de sol:

  Eau potable AEP

  Assainissement

  Eaux pluviales

  Câbles électriques HTA / BT

  Gaines et fourreaux vides

  Câbles télécoms

  Fibre optique

  Canalisations gaz

  Réseaux de chaleur, climatisation


Spécifications techniques du géoradar

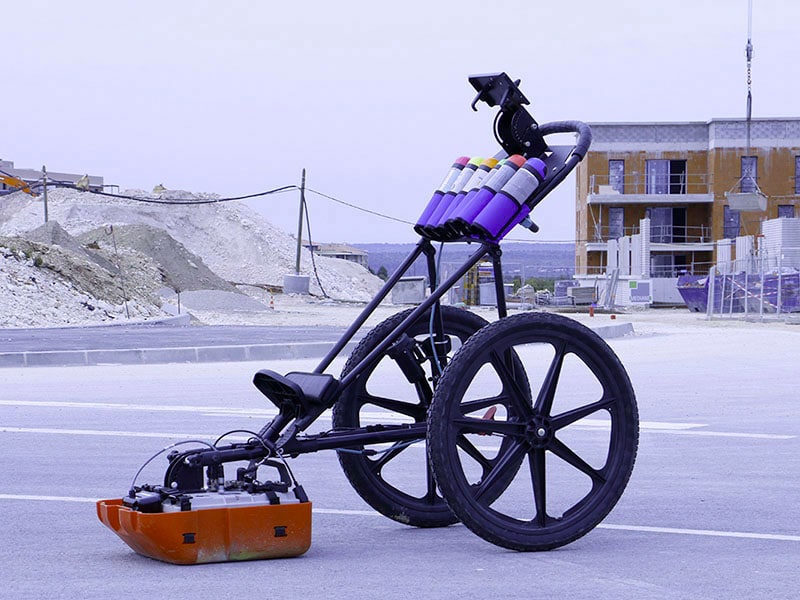

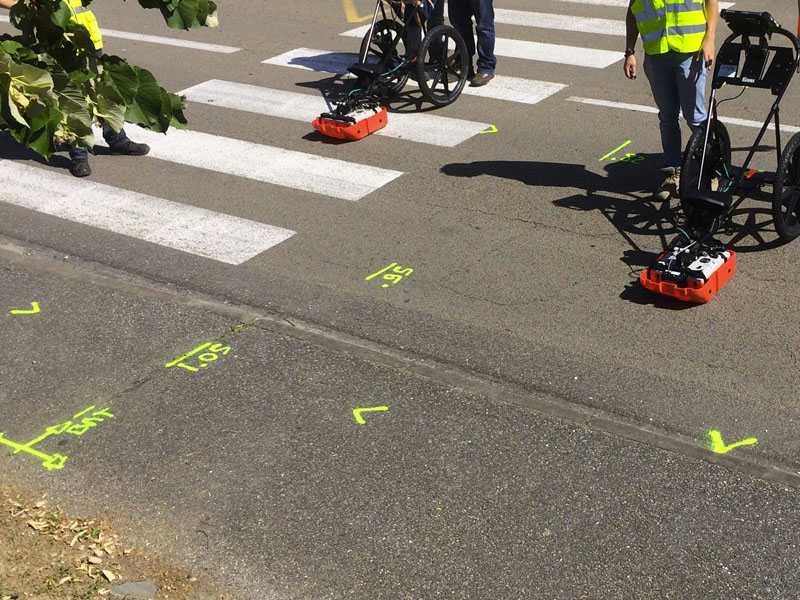

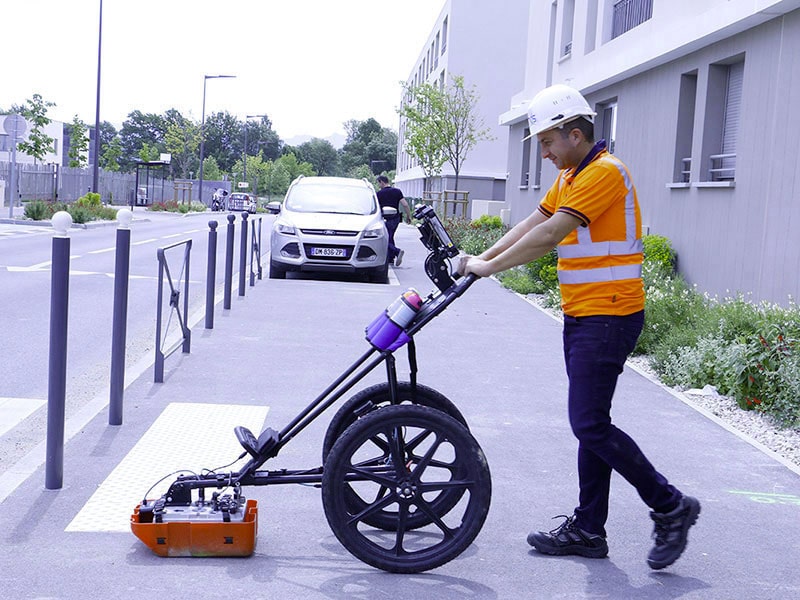

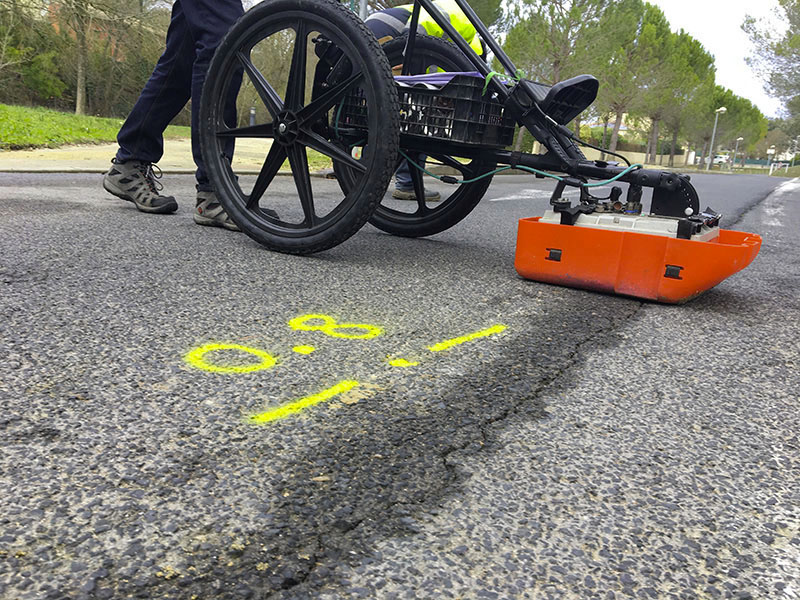

Chariot 2 roues (625)

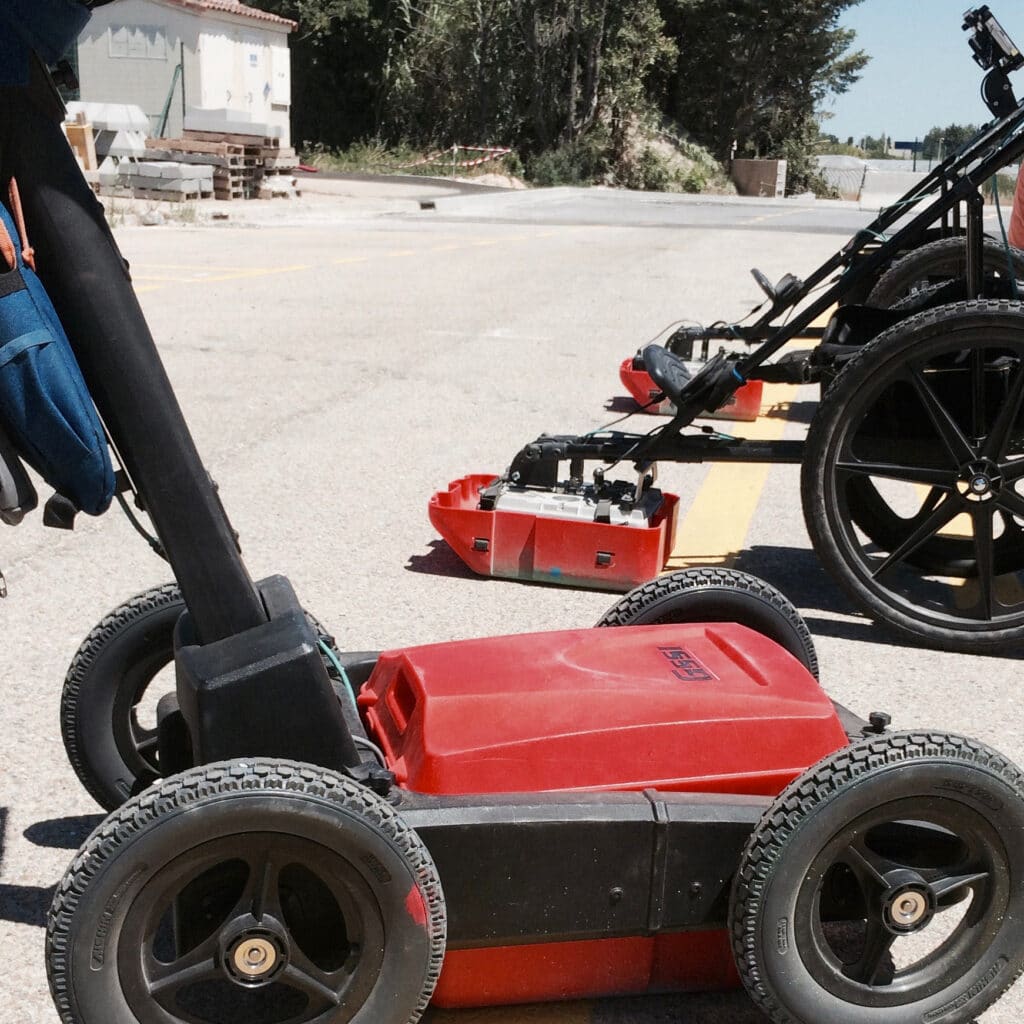

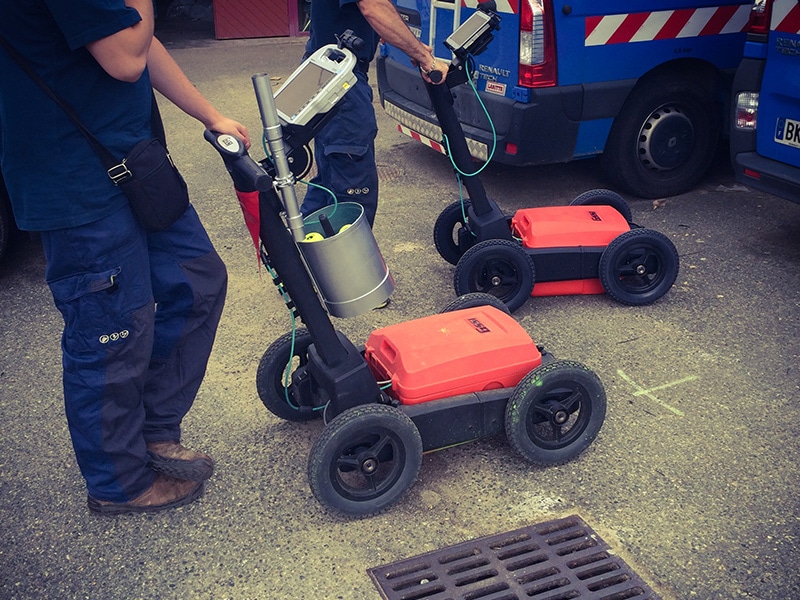

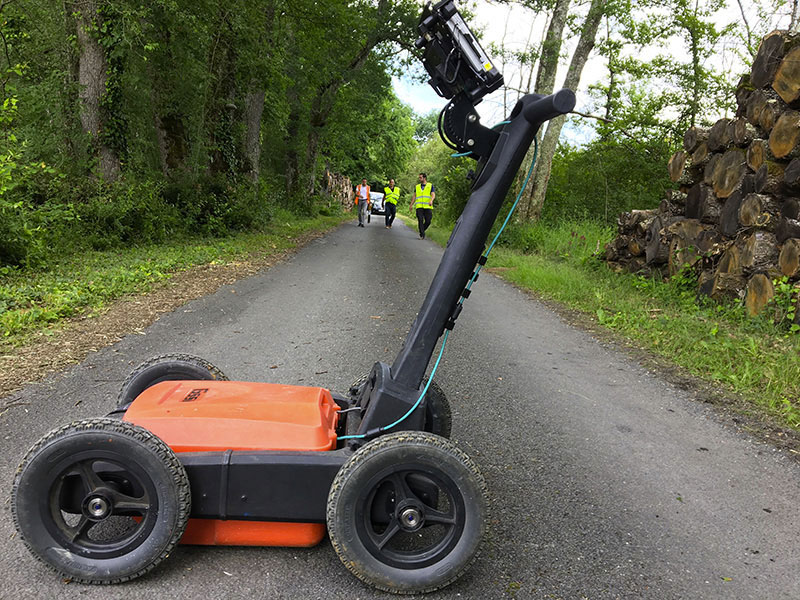

Chariot 4 roues (655)

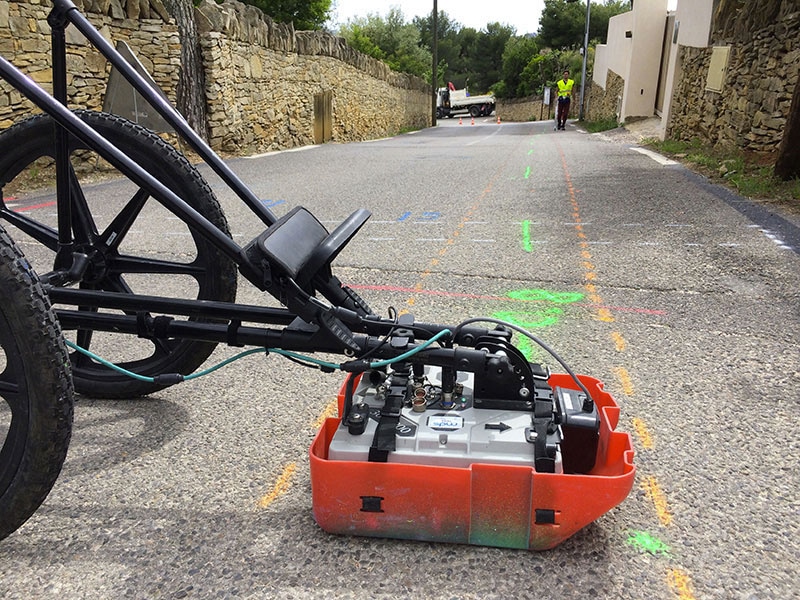

Antenne géoradar numérique

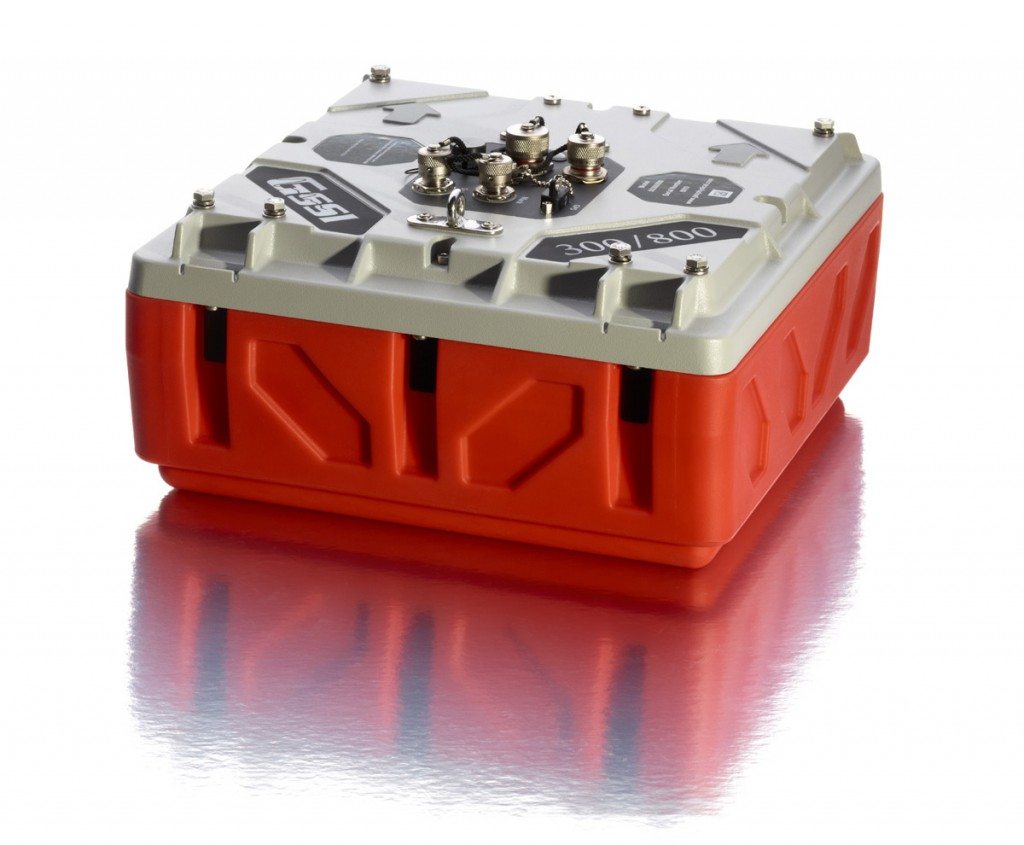

Antenne GPR GSSI 800 /300 MHz

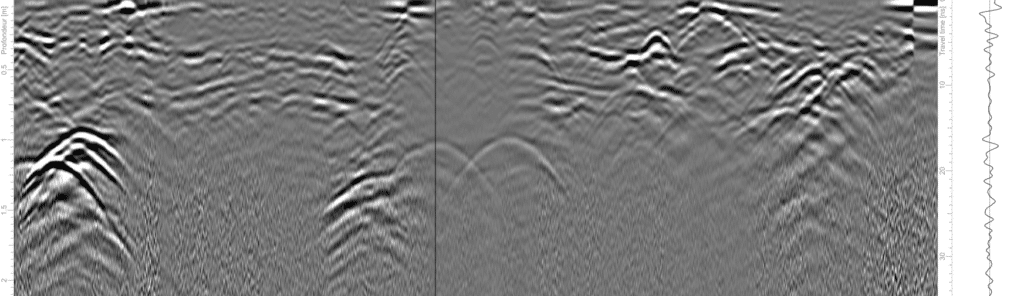

Deux fréquences dédiées à la détection de réseaux superficiels et profonds

800 MHz

Très haute résolution jusqu’à 1m
(branchements et câbles superficiels)

300 MHz

Haute résolution jusqu’à 3,5m
(canalisations profondes)

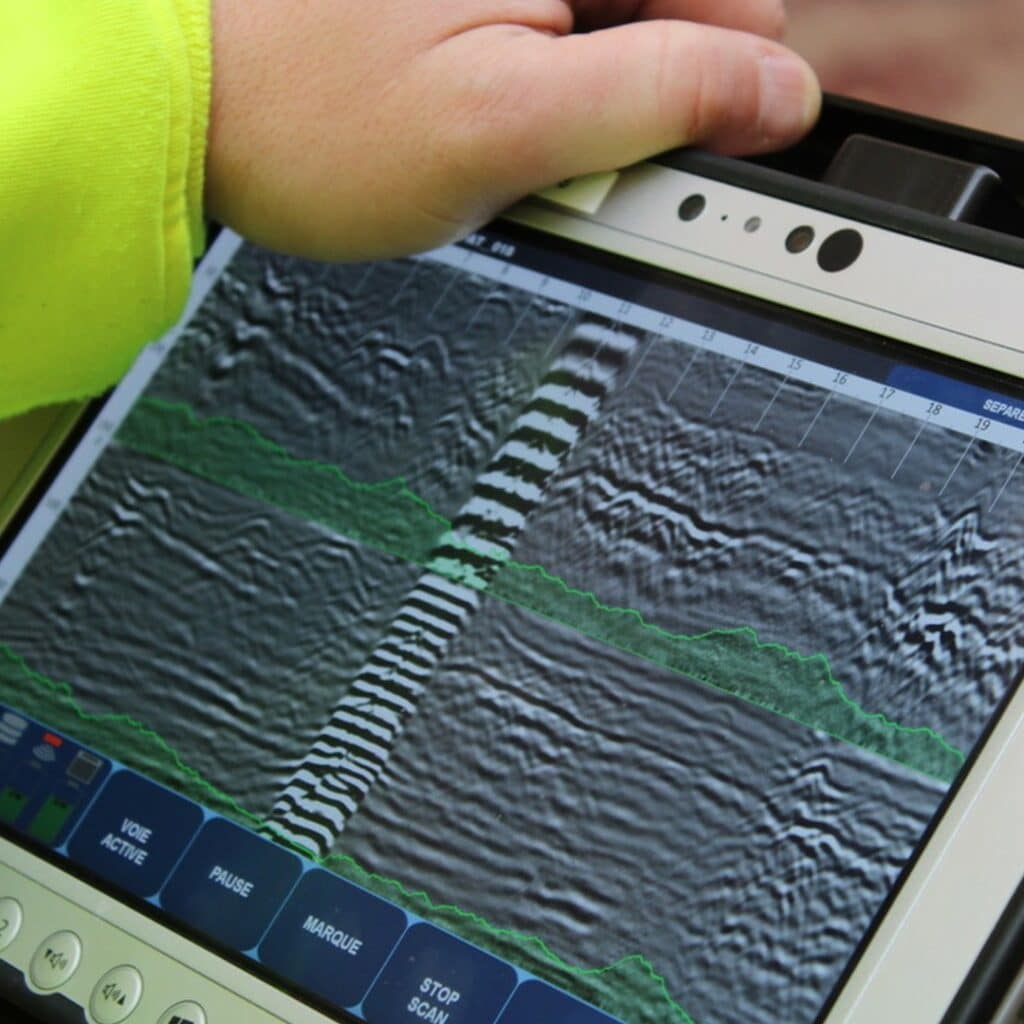

Egalement, le logiciel d’acquisition bénéficie d’une interface utilisateur fluide, ergonomique et doté de nombreuses fonctionnalités dédiées à la localisation de canalisations et câbles :

  Calibration de la profondeur

  Réglage du gain automatique ou manuel

  Comparaisons de profils successifs

  Outil focus (migration)

  Affichages 1 ou 2 fréquences

  Mode “fondu”

  Gestion simple des fichiers et répertoires

  Compatible GPS externe pour la cartographie et le géoréférencement

  Sauvegarde des paramétrages utilisateurs

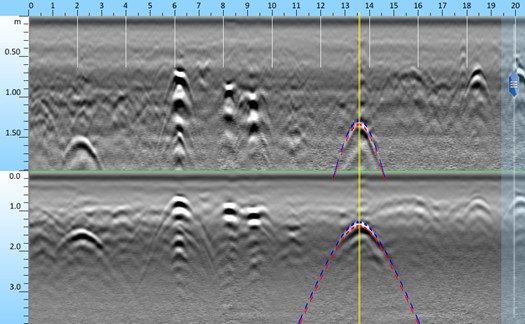

Détermination de la constante diélectrique
Etalonnage de la constante diélectrique du sous-sol

Configuration par défaut :

Le système est livré avec :

  Tablette tactile Panasonic FZ-G1

  Chariot modèle 655 ou 625

  Antenne double fréquence 800/300 Mhz

  2 batteries de 8 à 10h d’autonomie

  Chargeur de batteries double (antenne)

  Valise de transport robuste

  Manuel et guide de démarrage en français

Option LineTrac, unique sur le marché de la géodétection

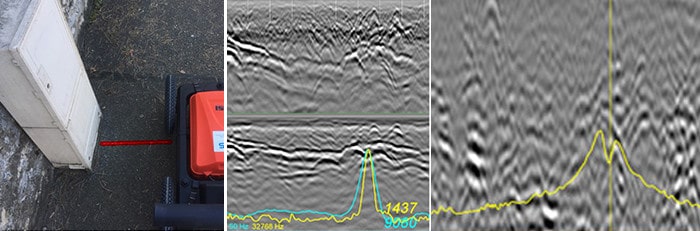

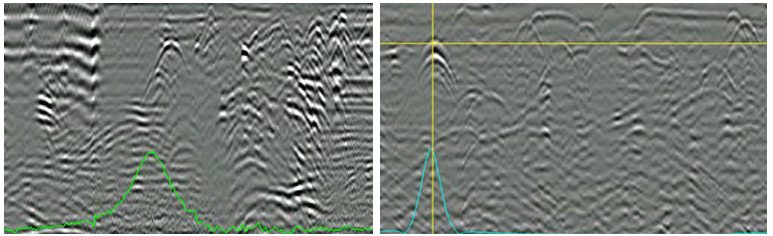

Disponible en option, le détecteur Linetrac permet la localisation de câbles électriques (50Hz passif) et de conduites métalliques dans lesquels un générateur de fréquence envoie un signal EM (640 Hz à 50 kHz).

LineTrac
Repérage de réseaux souterrains en mode passif 50 Hz

Le LineTrac autorise donc le couplage de la méthode géoradar et de l’induction électromagnétique, ce qui est une première dans le marché de la détection !

Détecteur électromagnétique LineTrac
Mode passif et mode actif couplé au signal géoradar

Cette fonctionnalité est très utile dans des zones encombrées en réseaux, en améliorant leur discrimination.


Maîtrisez la méthode géoradar pour la détection de réseaux !

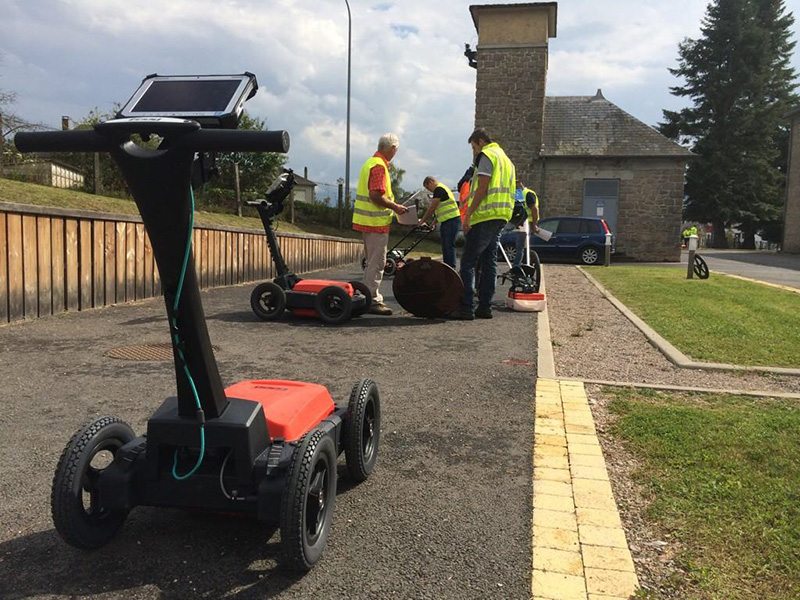

Formations théoriques et pratiques sur la méthode géoradar

Formation en détection géoradar de réseaux enterrés

Notre expérience dans ce domaine nous a permis au fil des années de construire de véritables formations dédiées à l’imagerie du sous-sol, et de savoir les adapter à nos différents interlocuteurs.

Qualiopi
MDS est certifié QUALIOPI par BUREAU VERITAS

Service après-vente réactif et performant

Quel radar de sol choisir ? Contactez-nous !

Conscientes du besoin pour le nouvel opérateur géoradar de se construire une expérience dans la lecture et l’interprétation des mesures (radargrammes), nos équipes sont disponibles tous les jours ouvrables de 8h30 à 18h30.

Nos ingénieurs pourront répondre par téléphone ou email à toute question technique, que ce soit pour le paramétrage, pour l’aide à l’interprétation ou simplement pour des conseils méthodologiques.

Garantie 2 ans pièces et main d’œuvre :

Nos géoradars sont garantis 2 ans pièces et main d’oeuvre : retour MDS (Paris ou Aix en Provence). Des extensions de garanties sont possibles (nous contacter).

Au-delà de la date de garantie, toute réparation fera l’objet d’un devis pièces et main d’oeuvre.

Mises à jour du logiciel d’acquisition :

Ensuite toutes les mises à jour éventuelles des logiciels d’acquisition (sur la tablette Panasonic) sont gratuites et peuvent être réalisées aisément par les services du client via un clé USB.

Les procédures sont fournies lors de la mise en route des appareils et consistent à un transfert via USB des mises à jour.

Etalonnage / Contrôles périodique :

Enfin, nous recommandons un contrôle complet du matériel tous les trois (3) ans, avec retour du matériel dans nos locaux en région parisienne.


Logiciel géoradar (en option)

Logiciel RADAN 7 3D

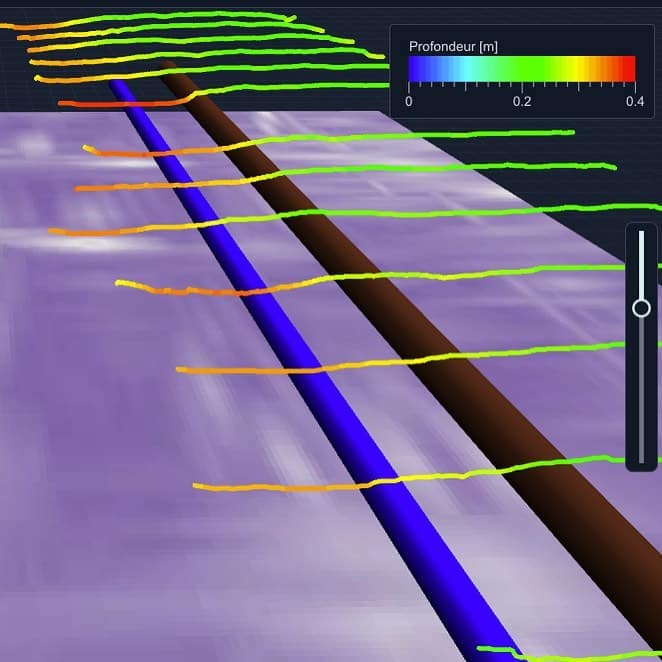

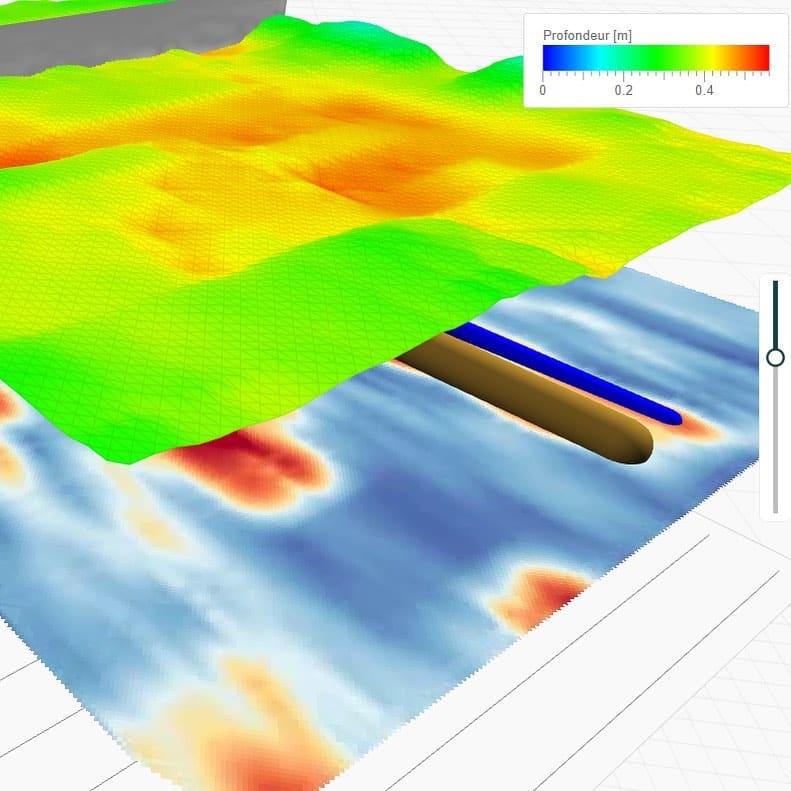

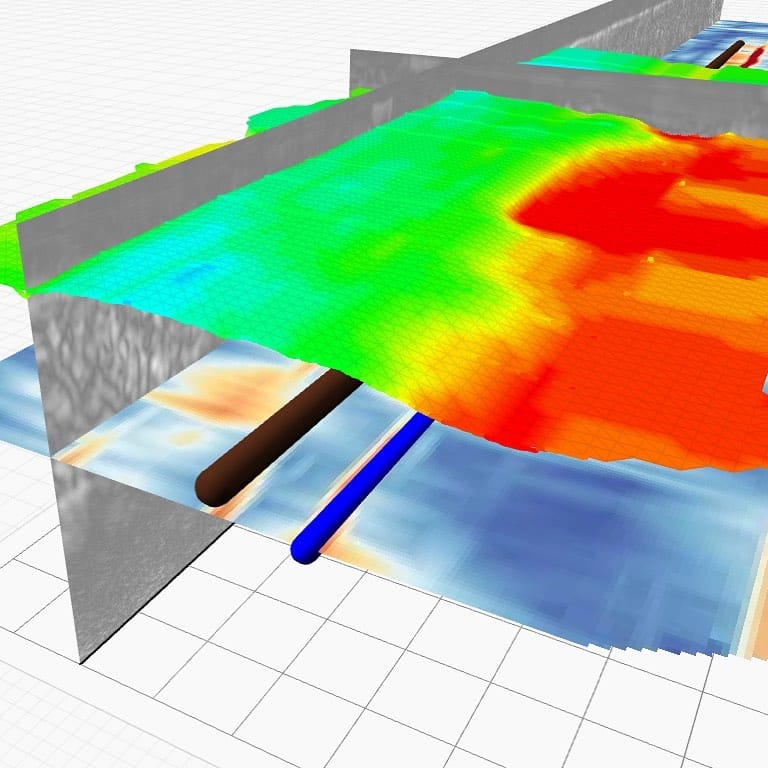

Traitement et interprétation de données géoradar pour la cartographie de canalisations souterraines avec le logiciel RADAN 7 et son module 3D

Logiciel georadar disponible en version gratuite pour une durée de 30 jours, demandez-nous le lien !

  • RADAN 7 pour DF et US350 (version basique)
  • RADAN 7 complet (module 3D en option)

La référence en traitement de données géoradar

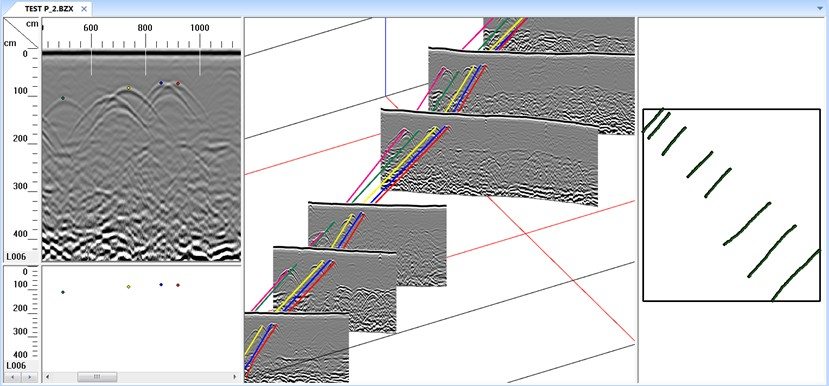

  Nombreux outils d’édition et d’interprétation de données 2D et 3D

  Traitements et filtres puissants

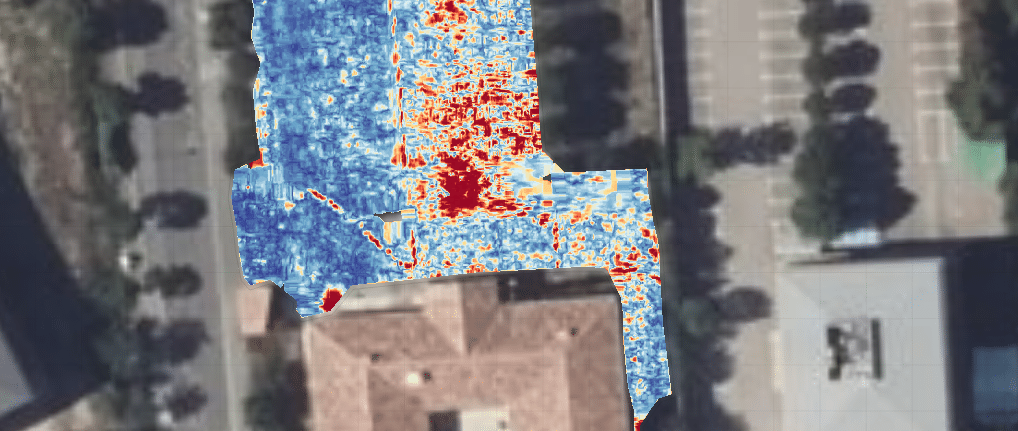

  Positionnement GPS pour le géoréférencement et la cartographie

  Sorties DXF, JPG et Google Earth


Matériels complémentaires pour la géodétection

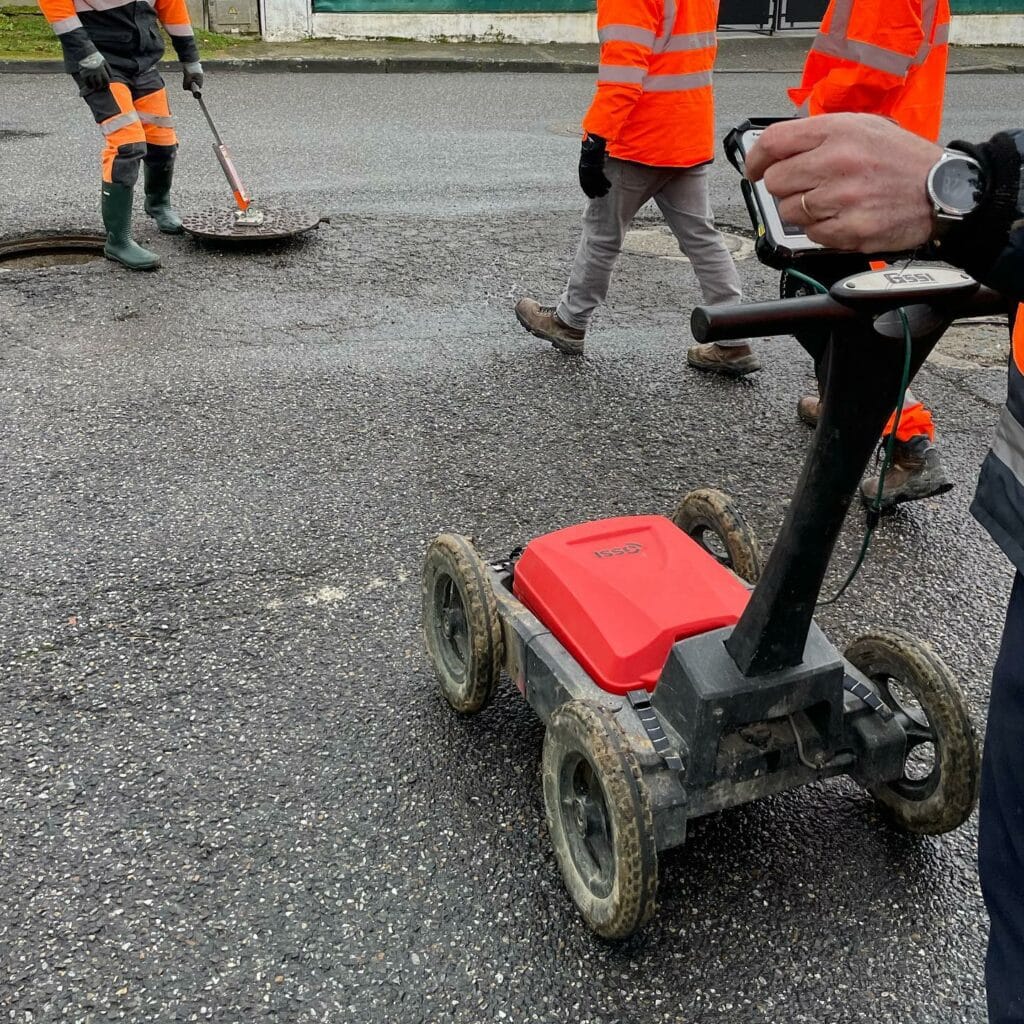

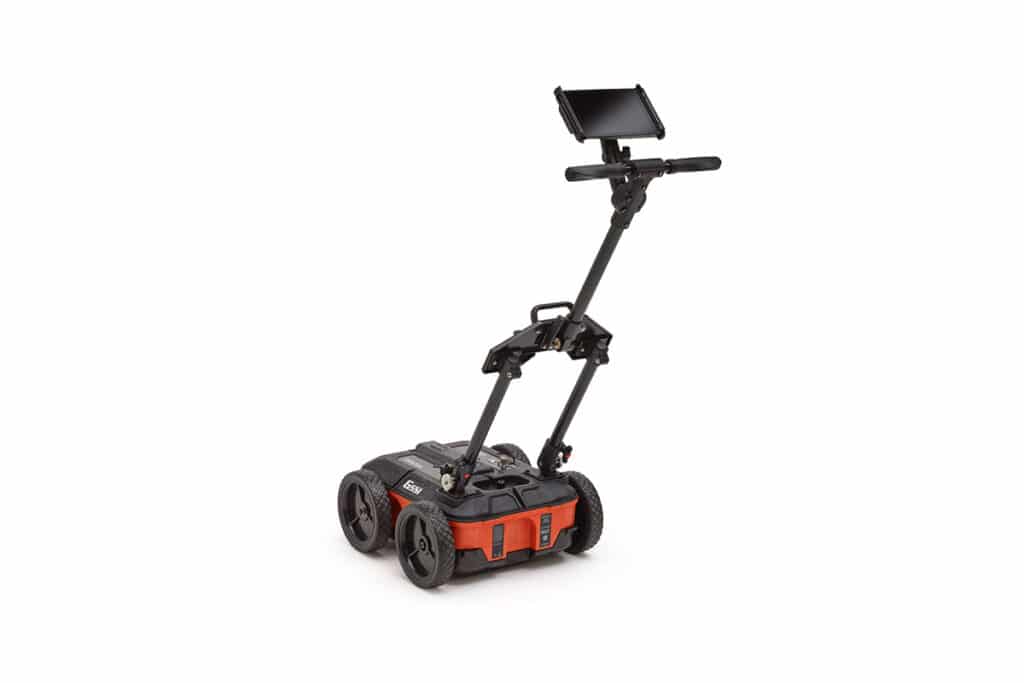

Radar de sol léger et compact

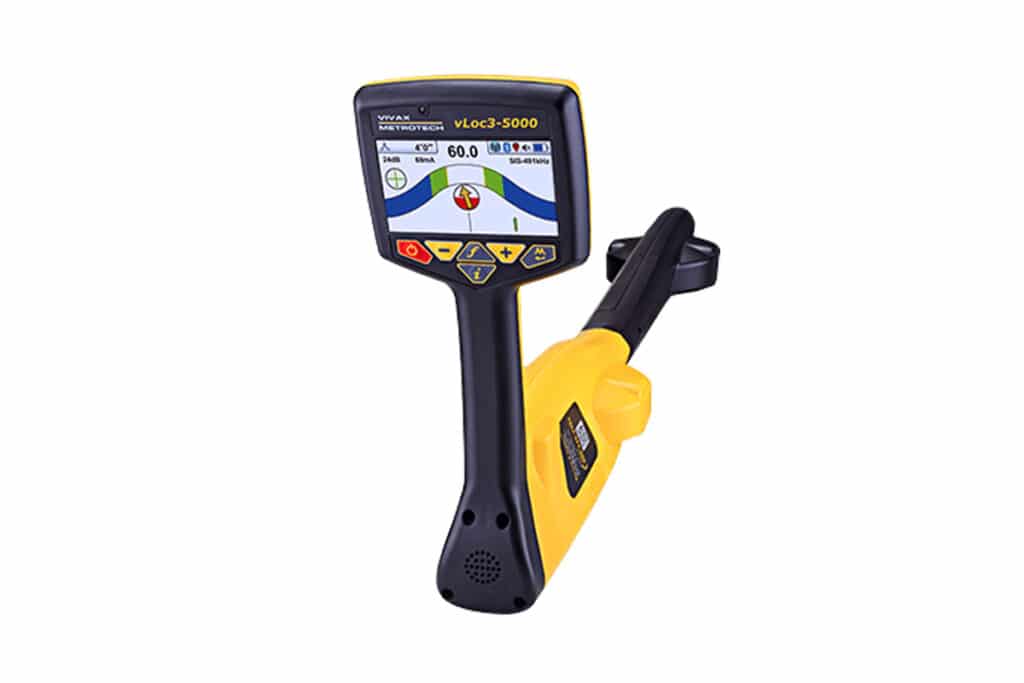

Détecteur électromagnétique vLoc3-Pro

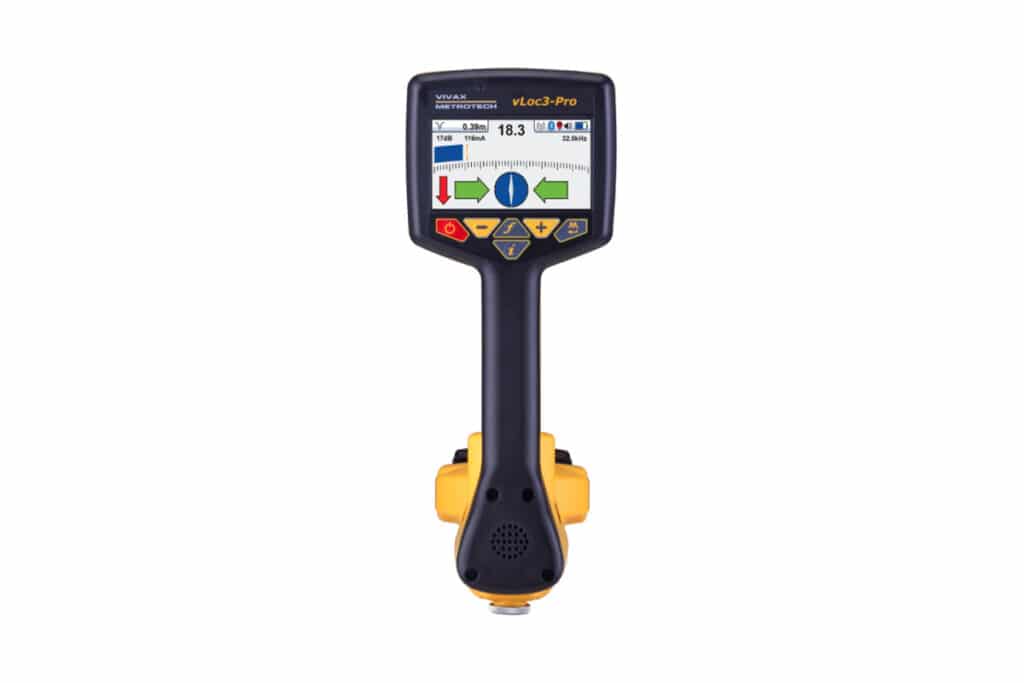

Détecteur de câbles vLoc3-Pro
Détecteur électromagnétique vLoc3-5000
Détecteur de câbles vLoc3-5000
